Зачем нужно корончатое сверло и как не сжечь его за первые пять минут

Корончатое сверло: коротко о главном

Корончатое сверло (кольцевая фреза, annular cutter) срезает металл не по всему сечению отверстия, а только узким кольцом по контуру. Середина остаётся целой и выходит наружу цилиндрическим керном. За счёт этого отверстие диаметром 20–60 мм в стали толщиной 10–50 мм делается за один проход, без пилотного сверла и ступенчатого рассверливания, с меньшим усилием и меньшим нагревом.

Сжигают такой инструмент почти всегда одними и теми же способами: сверлят всухую, ставят обороты «как для обычного сверла», слишком робко подают или работают с плохо прижатым магнитом. Каждая из этих ошибок способна убить новую коронку буквально за одно-два отверстия. Ниже — как устроен инструмент, где он действительно нужен, как выбрать исполнение и как настроить режим, чтобы ресурс уходил на сотни отверстий, а не на первые пять минут.

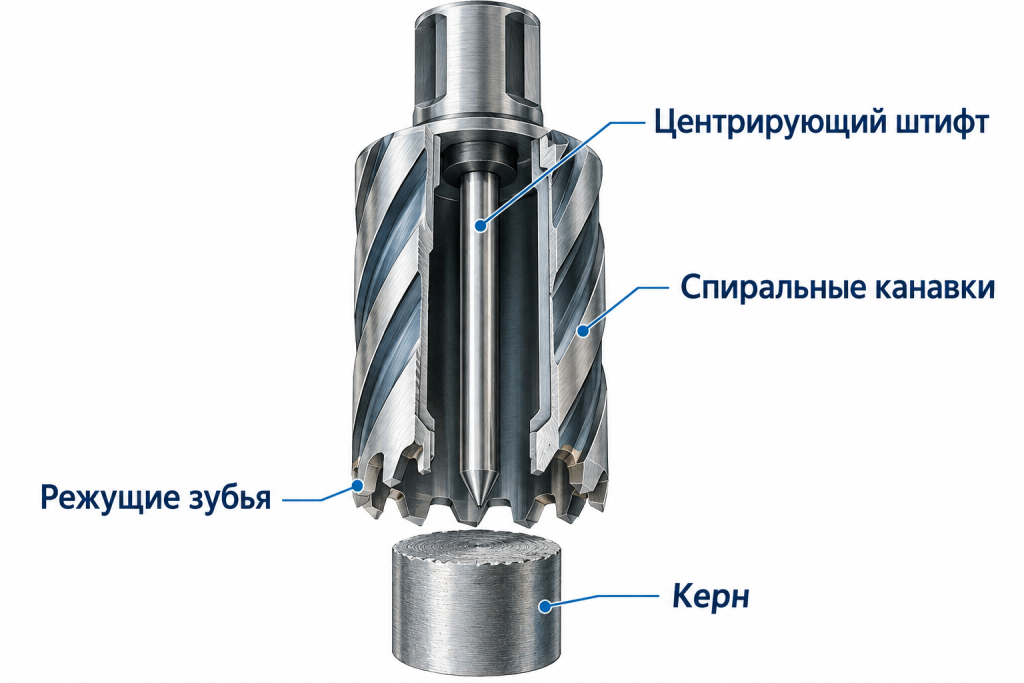

Как устроено корончатое сверло

Внешне это полый стальной стакан с зубьями на торце. У него несколько ключевых элементов:

• Режущие зубья — обычно с разной высотой и углами заточки соседних зубьев. Такая схема делит стружку на узкие ленты, и она не забивает канавки.
• Спиральные канавки на наружной поверхности отводят стружку вверх, из зоны резания.
• Хвостовик — чаще всего Weldon 19,05 мм (3/4") с двумя лысками под стопорные винты. Встречаются и другие посадки, для них применяют переходники под Weldon.
• Центрирующий штифт (пилот, выталкиватель) проходит сквозь коронку. Он указывает точку центра по керну, при работе утапливается пружиной, а в конце прохода выталкивает керн. Через зазор вокруг штифта к кромкам поступает СОЖ.

Диаметр штифта зависит от серии, диаметра и глубины коронки. Наиболее распространённые размеры — 6,34 мм и 7,98 мм, но перед заказом сверяйтесь с паспортом: центровочные штифты разных производителей не всегда взаимозаменяемы.

Зачем оно нужно, если есть спиральное сверло

Спиральное сверло превращает в стружку весь объём будущего отверстия. Корончатое — только кольцо. На диаметрах 30–50 мм это примерно 35–50% металла от полного сечения. Отсюда вытекают практические преимущества:

Главная сфера применения — металлоконструкции: отверстия под болты в балках, швеллерах, фланцах и закладных, монтаж на месте, где деталь не поставить на станок. Здесь коронка в связке с магнитным сверлильным станком экономит часы: вместо цепочки «керн — 8 мм — 16 мм — 22 мм» получается одна операция.

Если отверстие нужно маленькое или металл тонкий, коронка избыточна. Для листа 1–4 мм проще взять ступенчатое сверло или биметаллическую коронку, а до Ø12–13 мм — обычные сверла по металлу.

Как выбрать: HSS или TCT

Материал режущей части

Корончатые сверла выпускают в двух основных исполнениях. От выбора зависит и ресурс, и допустимый режим.

Практическое правило: для монтажа металлоконструкций из стали типа Ст3 и 09Г2С на диаметрах до 40–50 мм достаточно корончатых сверл HSS. Подробнее о том, почему быстрорежущая сталь держит нагрев, — в статье «Что такое HSS-сталь». Для больших диаметров, серий и нержавеющих марок выгоднее корончатые сверла TCT: стоят дороже, но на одно отверстие выходят дешевле. Для рельсов существуют отдельные твёрдосплавные коронки для рельсовой стали.

Глубина резания

Рабочая глубина — обычно 25, 30,40, 35, 50, 80, 110, 150, 200 мм, у длинных серий больше. Берите ближайшую глубину, перекрывающую толщину пакета с небольшим запасом. Лишняя длина — это лишний вылет, вибрация и риск сколов. Если толщины не хватает, используют удлинители Weldon, но каждый удлинитель снижает жёсткость, поэтому режим придётся уменьшить.

Диаметр под крепёж

Под болтовые соединения диаметр выбирают по классу точности отверстия: например, под М20 чаще всего сверлят 22 мм. Логика подбора зазоров для крепежа разобрана в материале «Как правильно подобрать диаметр сверла». Популярные размеры удобно смотреть сразу в подборках: Ø18 мм, Ø22 мм, Ø25 мм. Если диаметры нужны разные, практичнее набор корончатых сверл.

На чём работать

Основная платформа — магнитный сверлильный станок: он держится прямо на детали, задаёт перпендикулярность и обеспечивает постоянную подачу. Подойдёт и стационарный сверлильный станок с переходником под Weldon. Обычная дрель с ключевым патроном для стандартных коронок не годится: биение, перекос и рывки подачи быстро выкрашивают зубья. Для ручной работы есть отдельные облегчённые корончатые сверла для ручных дрелей — у них своя геометрия и ограничения по диаметру и толщине.

Почему коронка сгорает за первые пять минут

У кольцевой фрезы тонкие зубья и узкое кольцо резания. Запаса металла, который мог бы принять на себя тепло, у неё мало. Поэтому любая ошибка проявляется быстро: сначала синеет стружка, затем визжит инструмент, затем зубья «садятся» или выкрашиваются. Пять типичных сценариев:

1. Сухой старт. Бак не открыт или СОЖ не доходит до кромок. На первом же отверстии в 20 мм стали зубья перегреваются и теряют твёрдость.
2. Обороты «как у сверла». Корончатое сверло работает на скорости, близкой к фрезе того же диаметра. Ø30 мм на 900 об/мин для HSS — это перегрев с гарантией.
3. Слабая подача. Страх сломать коронку приводит к тому, что зубья трут, а не режут. Металл наклёпывается, особенно нержавейка, и следующий оборот идёт по ещё более твёрдой поверхности.
4. Плохая фиксация магнита. Тонкий, ржавый, окрашенный или неровный металл ослабляет притяжение. Станок покачивается, зубья получают удар — сколы на твёрдом сплаве появляются за секунды.
5. Забитая стружкой зона. Длинная лента наматывается на коронку, канавки забиваются, СОЖ не проходит, инструмент заклинивает в пропиле.

Режимы: какие обороты и подачу ставить

Обороты рассчитывают по скорости резания Vc и диаметру коронки:

n = (1000 × Vc) / (π × D)

где n — частота вращения, об/мин; Vc — скорость резания, м/мин; D — диаметр коронки, мм. Та же формула применяется для спиральных сверл и фрез — см. статью «Режимы резания при фрезеровании».

Ориентиры скорости резания по каталогам производителей кольцевых фрез: для HSS по конструкционной стали — около 20–30 м/мин, по нержавеющей — примерно втрое меньше; для TCT по конструкционной стали — 50–80 м/мин. Ниже — расчётные обороты для стали средней твёрдости (Ст3, 09Г2С, S235–S355):

Это стартовые значения, а не догма. Приоритет всегда у паспорта конкретной серии. Начинайте с нижней границы диапазона и поднимайте обороты, только если стружка ровная, а звук спокойный. У магнитных станков обычно несколько ступеней редуктора — выбирайте ближайшую ступень ниже расчётной.

Подачу для кольцевых фрез обычно указывают в диапазоне примерно 0,05–0,15 мм/об для малых и средних диаметров и больше — для крупных. На ручной подаче магнитного станка цифры не выставить, поэтому ориентируйтесь по стружке:

• стружка выходит непрерывной лентой или крупными завитками, светлая или соломенного цвета — режим в норме;
• стружка синяя или фиолетовая — перегрев: снизьте обороты, проверьте СОЖ;
• вместо стружки пыль и мелкие иглы — подача мала или зубья затупились;
• станок дёргается, слышен стук — подача велика или магнит не держит.

Для нержавеющей стали логика та же, что и у спиральных сверл: низкая скорость, уверенная непрерывная подача, обильная смазка, без пауз на трение. Почему нержавейка так быстро упрочняется, подробно разобрано в статье «Чем сверлить нержавейку».

Охлаждение: без СОЖ коронка не работает

Для кольцевой фрезы СОЖ — не опция, а часть конструкции. Большинство магнитных станков подают жидкость внутрь коронки, она выходит по зазору вокруг центрирующего штифта прямо к зубьям. Здесь есть важная деталь: у многих систем поток открывается, когда штифт утоплен, то есть коронка уже упирается в металл. Поэтому кран бака открывают заранее и проверяют, что жидкость действительно идёт.

Чем охлаждать:

• Эмульсия на основе концентрата СОЖ — основной вариант для горизонтальной поверхности и серии. Концентрацию выдерживают по рекомендации производителя состава. Подходящие жидкости — в разделе концентраты СОЖ.
•  Спрей или паста — для вертикальных стен и потолочных работ, когда жидкость стекает мимо зоны резания. Состав наносят в паз и на зубья перед каждым отверстием. См. смазочно-охлаждающие спреи.
• Чугун традиционно сверлят всухую или с обдувом — следуйте рекомендации производителя коронки.

Вода без присадок, моторное масло и отработка — плохая замена: они либо не смазывают, либо дымят и коксуются на кромках.

Пошаговая технология

Подготовка

1. Зачистите место установки магнита от окалины, краски, брызг сварки и стружки. Основание должно лечь всей плоскостью.
2. Проверьте толщину металла. Магнит развивает заявленное усилие на массивной стали, обычно от 10 мм. На тонком листе подложите снизу стальную плиту или используйте механический прижим.
3. Накерните центр и совместите с ним центрирующий штифт.
4. Проверьте, что коронка надёжно закреплена винтами по лыскам Weldon, штифт ходит свободно, зубья целые.
5. При работе на вертикали и потолке обязательно пристегните страховочную цепь или ремень станка.
6. Откройте подачу СОЖ и выставьте обороты по таблице.

Врезание

Первые 1–2 мм проходят с пониженной подачей: зубья должны сформировать кольцевую канавку, пока коронка не «встала» в пропил. Удар зубьями о металл в момент касания — частая причина сколов на TCT. Как только канавка сформирована, переходите на рабочую подачу и держите её равномерно.

Основной проход

Подача непрерывная, без остановок «на подумать». Если стружка начинает наматываться, коротко ослабьте нажим, чтобы она отломилась, и продолжайте. На глубоких отверстиях периодически приподнимайте коронку на доли миллиметра — это помогает выносить стружку и пропускать СОЖ к зубьям. Не выводите вращающуюся коронку полностью и не заводите её обратно ударом.

Выход

Перед выходом снизьте подачу. В момент прорыва нагрузка на зубья распределяется неравномерно, и полный нажим приводит к сколам и рваному заусенцу. После выхода штифт вытолкнет керн. Керн горячий и острый, вылетает с усилием пружины — не стойте под ним и не подставляйте руку. Остатки заусенца удаляют инструментом для снятия заусенцев или зенковкой.

Частые ошибки и способы исправления

Можно ли сверлить коронкой трубы, пакеты и уже начатые отверстия

Трубы и круглые поверхности — только с призматическим прижимом или специальной оснасткой: магнит на кривизне держит плохо, а зубья входят в металл не одновременно. Пакет из нескольких листов сверлят, когда листы плотно стянуты: в зазор между ними уходит стружка, и керн заклинивает. Рассверливать коронкой уже существующее отверстие или делать отверстие, частично перекрывающее соседнее, — нештатный режим: нагрузка ложится на часть зубьев, штифт не центрирует. Такие задачи лучше решать ступенчатыми корончатыми сверлами или фрезерованием.

Как понять, что коронку пора перетачивать

Признаки износа: растёт усилие подачи, стружка становится мельче и темнее, усиливается заусенец на выходе, появляется высокий звук. Не доводите до аварийного состояния. HSS-коронки перетачивают на специальных заточных станках с сохранением геометрии каждого зуба. TCT-напайки затачивают алмазным кругом, это работа для сервиса. Дешевле отправить коронку на переточку вовремя, чем потом срезать с неё разрушенные зубья.

Чек-лист перед первым отверстием

• Исполнение выбрано под задачу: HSS — для стали и монтажа, TCT — для серии, нержавейки и больших диаметров.
• Глубина коронки перекрывает толщину без лишнего вылета.
•  Основание магнита и деталь зачищены, толщина металла достаточная или стоит подкладная плита.
• Страховочная цепь пристёгнута.
• Обороты рассчитаны по Vc и выставлены по нижней границе.
• СОЖ открыта и реально доходит до зубьев.
• Врезание мягкое, подача равномерная, выход с пониженным нажимом.

Корончатое сверло — один из самых производительных инструментов для отверстий в толстой стали. Оно прощает меньше, чем спиральное сверло, но при правильном режиме служит сотни отверстий. Подобрать коронку по диаметру, глубине и материалу можно в разделе корончатые сверла по металлу каталога ТЕМП-БП, а адаптеры под Weldon помогут установить их на имеющееся оборудование.
