Что такое сталь HSS: полное руководство

«Стабильный процесс в металлообработке — это не только правильно подобранная марка стали, но и контроль всей цепочки: от геометрии инструмента до режимов и СОЖ. Если инструмент выходит из строя слишком быстро, часто дело не в "плохой" стали, а в несоответствии условий применения.»

Андрей Белов, инженер‑технолог

Что такое быстрорежущая сталь (HSS)?

Быстрорежущая сталь (HSS, High‑Speed Steel) — это инструментальный сплав на основе железа, разработанный для высокоскоростной металлообработки резанием. Ключевое отличие HSS от углеродистых инструментальных сталей — красностойкость: способность сохранять твердость при нагреве режущей кромки до 500–650 °C.

Быстрорежущие стали применяют для изготовления:

• Сверл (спиральных, ступенчатых, корончатых)
• Фрез (концевых, дисковых)
• Метчиков и плашек
• Протяжек, разверток, пильных полотен

Почему HSS?

Во‑первых, стойкость к нагреву. До 80 % тепла от резания уходит в инструмент. Углеродистая сталь теряет твердость уже при 200 °C, HSS — лишь при 600 °C.

Во‑вторых, вязкость. Лучше переносит удары и прерывистое резание, чем твердый сплав.

В‑третьих, экономика. Дешевле твердых сплавов, допускает переточку.

Кейс:

При сверлении Ø2 мм в стали 45 на нежестком станке ломались твердосплавные сверла. Переход на HSS‑Co5 (M35) с микрозаточкой и активной СОЖ увеличил стойкость с 12 до 48 отверстий — процесс стабилизировался.

Состав, твердость и ключевые свойства быстрорежущей стали

Химический состав

HSS — это высокоуглеродистая сталь (0,7–1,5 % C) с легирующими элементами:

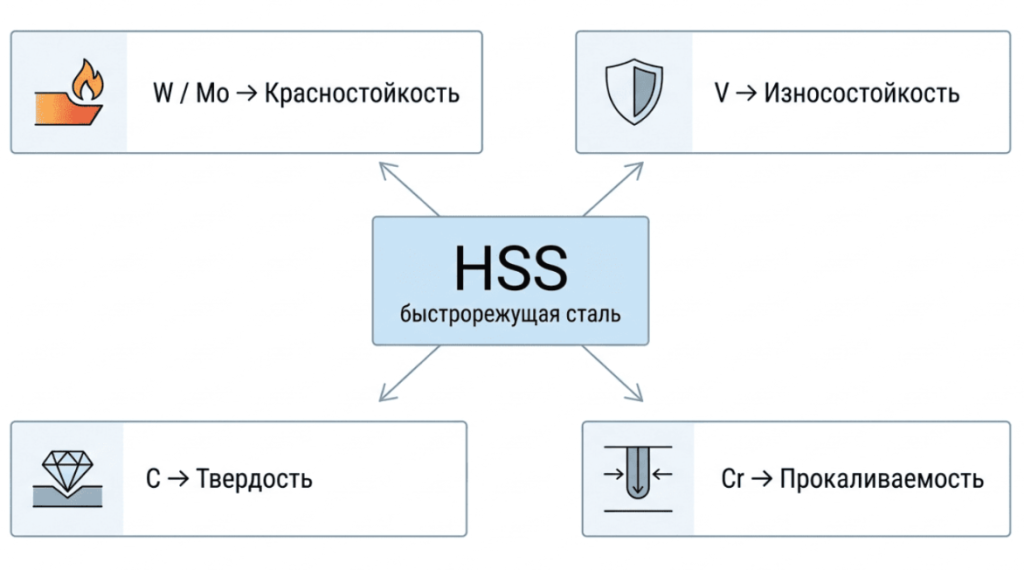

«W/Mo обеспечивают красностойкость; V — износостойкость; Co — горячую твердость; Cr — прокаливаемость и антикоррозию.»

Андрей Белов, инженер‑технолог

Суммарная доля W+Mo около 10–20 % определяет «теплую» прочность. Кобальт повышает красностойкость, но делает сталь более хрупкой — это компромисс для нержавеек и жаропрочных сплавов.

Ключевые свойства

1. Твердость

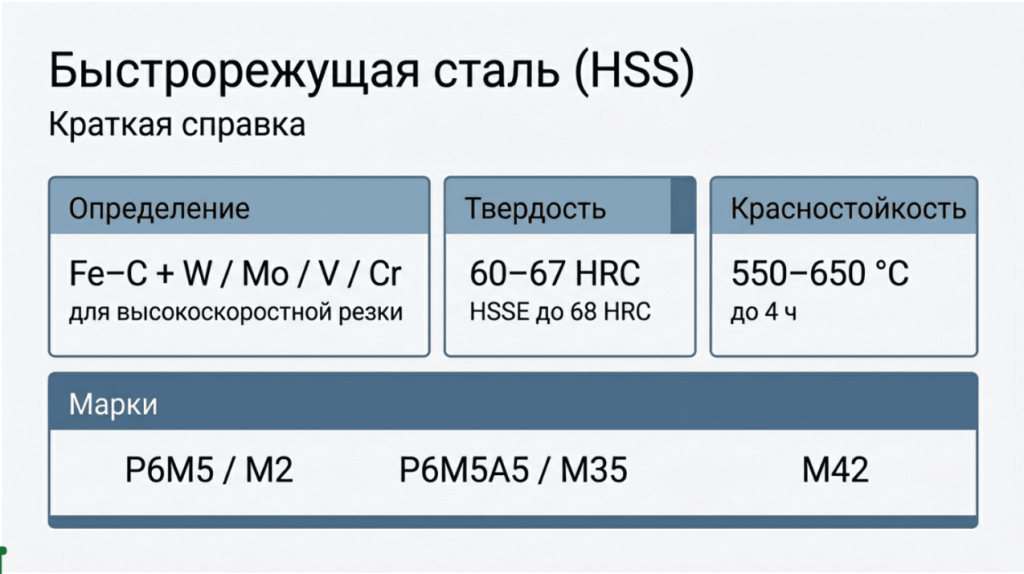

   60–67 HRC (стандартные марки M2/Р6М5), 65–68 HRC (HSSE M35/M42). После закалки и многократного отпуска. Углеродистые инструментальные стали (У7, У10) дают 63 HRC, но теряют твердость при 200 °C.

2. Красностойкость

   HSS сохраняет режущие свойства при 550–650 °C в течение 4 часов (стандарт: при отпуске до 620–630 °C твердость снижается с ~65 до 58 HRC за 4 часа — параметр К₄р58). Углеродистая сталь "отпускается" уже при 150–220 °C за час.

3. Сопротивление разрушению

   Вязкость HSS выше, чем у твердого сплава: инструмент переносит удары, вибрации и прерывистое резание. При HRC > 60 разрушение всегда хрупкое, но HSS пластичнее карбида.

4. Красностойкость vs горячая твердость

   Красностойкость — время удержания твердости при температуре.

   Горячая твердость — уровень твердости в горячем состоянии.

   Кобальтовые HSSE превосходят обычные HSS по обоим параметрам.

Кейс:

Чистовая фрезеровка прерывистой поверхности корпуса из стали 40Х твердосплавной фрезой Ø8 привела к сколам. Переход на HSS Р6М5 с TiAlN при увеличении подачи на зуб и снижении Vc исключил сколы, ресурс вырос на 40 %, поверхность стала ровнее.

Технология производства и изготовления HSS стали

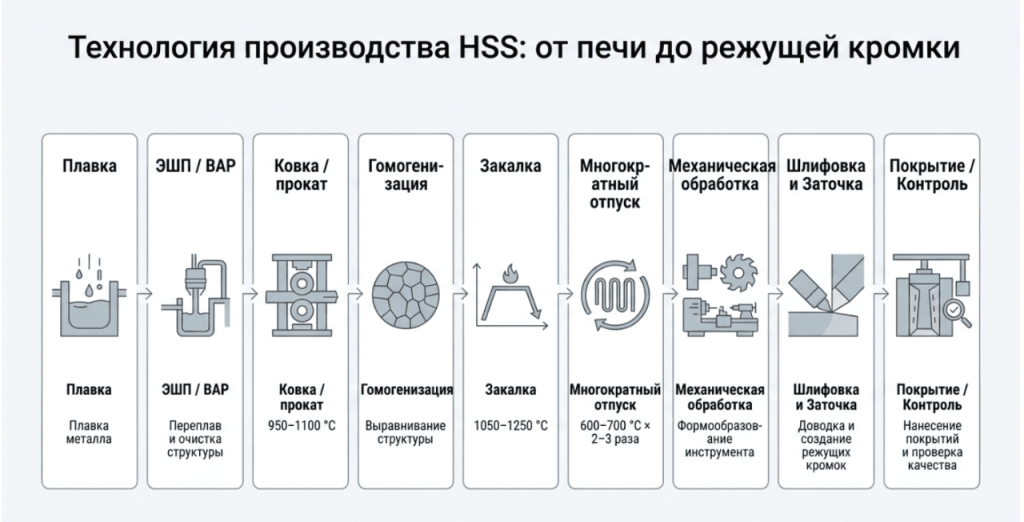

Современное производство HSS включает:

1. Вторичная металлургия (ЭШП/ВАР)

   Электрошлаковый переплав (ЭШП) и вакуумно‑дуговой переплав (ВАР) снижают неметаллические включения, «дробят» крупные карбиды, выравнивают структуру.

   «В 2023 г. Росатом сообщил об увеличении мощностей по ЭШП до 25 тыс. т/год для специальных сталей премиального качества, где HSS — ключевой класс.».

   Эффект ЭШП: стабильная твердость и стойкость в серии, меньше разброса HRC, сниженный риск излома хвостовиков метчиков.

2. Горячая деформация

   Ковка: нагрев слитка 950–1100 °C, не ниже 950 °C → медленное охлаждение.

   Прокатка: заготовку пропускают через валки, формируя прутки/полосы.

   Качество зависит от прокованности: недостаточная проковка → карбидная ликвация (неравномерность карбидов) → «нафталиновый излом» (хрупкость при нормальной твердости).

3. Термообработка

   Отжиг (снятие напряжений, улучшение обрабатываемости) → Закалка (нагрев до 1050–1250 °C в вакууме/соляной ванне, быстрое охлаждение) → Многократный отпуск (2–3 цикла при 600–700 °C, по 60 мин).

Зачем многократный отпуск?

После закалки остается 25–30 % остаточного аустенита, который снижает красностойкость. Отпуск переводит его в мартенсит + выделяет мелкие карбиды легирующих элементов → стабильная твердость при нагреве.

Альтернатива: обработка холодом (охлаждение до −70…−80 °C) + отпуск. Результат схожий, но многократный отпуск чаще в промышленности.

Распространенная ошибка: подход «самозакалка» (нагрел → охладил → твердо). Это игнорирует отжиг и многократный отпуск → неконтролируемая твердость, хрупкость.

Марки и группы быстрорежущих сталей: классификация и характеристики

HSS делят на три группы по основному легирующему элементу:

Вольфрамовые (T‑type)

Маркировка: T1–T15 (AISI) / Р18, Р12Ф5К5 (ГОСТ).

Особенности: 10–20 % W, высокая красностойкость, но дорогие и дефицитные (цена вольфрама).

Применение: Протяжки, развертки, инструмент для чистовой обработки при стабильных режимах.

Пример: Р18 (T1) — «классическая» быстрорежущая сталь.

Молибденовые (M‑type)

Маркировка: M1–M36 (AISI) / Р6М5, Р6М5К5 (ГОСТ).

Особенности: 4–6,5 % Mo (вместо части вольфрама), лучшая вязкость, доступнее. После термообработки сохраняют свойства в холодном климате.

Применение: Универсальный инструмент — сверла, фрезы, метчики. Штампы и накатные плашки для «холодных» условий (закалка до низких температур для ударной вязкости).

Пример: M2 (Р6М5) — самая распространенная марка, баланс стойкости/вязкости/цены.

Высоколегированные (M41–M62)

Особенности: Комбинация Mo+Co+V+углерод; высокая твердость при работе на высоких температурах. Равномерное распределение карбидов → отличная механическая прочность после закалки.

Применение: Метчики, резцы, сверла, фрезы для обработки высокопрочных сплавов на высокой скорости.

Пример: M42 (8 % Co) — «Super Cobalt», превосходная износостойкость и красностойкость.

Таблица: Сравнение основных марок HSS

Кейс:

При нарезании М10 в AISI 304 «задирало» резьбу HSS‑Р6М5. Переход на HSSE‑Co5 (M35) с TiCN‑покрытием, корректировкой Vc и активной СОЖ (эмульсия) увеличил стойкость метчика с 70 до 220 отверстий, брак по резьбе снизился до нуля.

Применение HSS: для какого инструмента используется быстрорежущая сталь

HSS — основной материал для металлорежущего инструмента при переменных нагрузках и прерывистом резании: сверление, фрезерование, нарезание резьбы, развертывание, протягивание, пиление. Баланс твердости/вязкости/красностойкости делает HSS предпочтительным для сложной геометрии и малых диаметров, где твердосплавные решения излишне хрупки или экономически не оправданы.

Конкретные виды инструмента

1. Сверла

Типы: Спиральные, ступенчатые, корончатые (кольцевые).

Почему HSS:

• Держит кромку при 500–600 °C и материалах до ~900 Н/мм² → уверенное сверление конструкционных сталей на умеренно‑высоких скоростях.
• Вязкость → меньше риска излома на нежестких установках или при ударах (например, сверление тонкого листа с вибрацией).

Каталог сверл по металлу

2. Метчики

Почему HSS:

• Вязкость → снижен риск скола зубьев на прерывистых поверхностях (отверстия под шпонку, канавки).
• Точность заточки → сложные притупления и канавки стружколома.

Кейс:

Метчик М8 по 12Х18Н10Т (нержавейка) — задиры и крутильные изломы. HSSE‑Co5 + TiCN‑покрытие, снижение Vc и увеличение подачи на заходе, активная СОЖ → качество резьбы стабилизировалось, стойкость выросла в 3,2 раза.

Каталог метчиков по металлу

3. Фрезы

Типы: Концевые, дисковые.

Почему HSS:

• Устойчивость к изгибным нагрузкам на прерывистом резании → фрезерование корпусных деталей, пазование.
• С TiAlN можно работать «сухо» или MQL по нержавейке при сниженных скоростях.

Каталог фрез по металлу

4. Протяжки, развертки, пильные полотна

• Протяжки: Сложный профиль зубьев, высокие усилия → вязкость HSS критична.
• Развертки: Точность обработки отверстий → сохранение твердости при нагреве → минимальный увод.
• Пильные полотна: Резка профилей, труб → баланс твердости/гибкости.

Каталог оснастки по металлу

Совет технолога:

Для нержавеек и жаропрочных сплавов выбирайте HSSE‑Co (5–8 % Co) с TiAlN/TiCN‑покрытием, снижайте скорость и стабилизируйте подачу. Для алюминия эффективны острые HSS без покрытий или с TiN при чистовой кромке и обильной СОЖ.

Сравнение HSS с альтернативными материалами

Выбор между HSS, HSSE (HSS‑Co) и твердым сплавом (Carbide) зависит от материала заготовки, режима и экономики.

HSS vs HSSE vs Carbide

Подберем сверла, фрезы, метчики из HSS и HSSE с нужной геометрией и покрытием под ваш материал и партию; есть сервис по восстановлению и заточке. Цель — стабильный процесс и предсказуемая себестоимость в серии.

• ГОСТ 19265‑73 — Прутки и полосы из быстрорежущей стали (protect.gost.ru/document.aspx?control=7&id=166959)
• Wikipedia — High‑speed steel (обновлено 2023): en.wikipedia.org/wiki/High-speed_steel

Примечание об источниках: В 2024–2026 гг. академических исследований с прозрачной методологией по теме HSS найдено мало; использованы технические карты и обзоры производителей/дистрибьюторов. Для критичных режимов опирайтесь на спецификации выбранного бренда и фактические тесты в ваших условиях.

Информация в статье носит справочный характер. Режимы резания, выбор марки стали и покрытия зависят от конкретного оборудования, геометрии инструмента и условий производства. Всегда проводите валидацию режимов на своем станке и обращайтесь к техническим картам производителей инструмента (Sandvik, Dormer Pramet, OSG и др.). Компания ТЕМП‑БП не несет ответственности за результаты применения материалов статьи без предварительного согласования с нашими специалистами.

FAQ по быстрорежущей стали
