Как сверлить ступенчатым конусным сверлом по металлу правильно

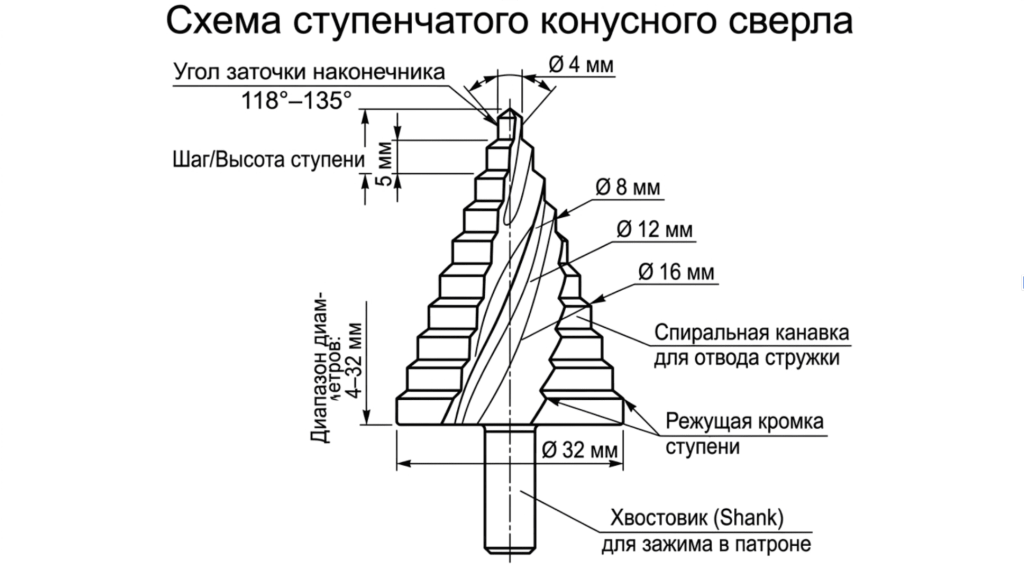

Что такое ступенчатое конусное сверло и для чего оно используется?

Ступенчатое конусное сверло — многоступенчатая оснастка для аккуратного сверления и расширения отверстий разного диаметра в листовых материалах. Конусное тело разбито на ступени с заданными размерами: каждая ступень формирует свой диаметр, маркированный на инструменте в мм. Это упрощает контроль размера и позволяет работать без смены оснастки.

Такая геометрия даёт чистый вход/выход в тонком металле, снижает заусенцы и стабилизирует процесс. Инструмент особенно удобен при монтажных и цеховых работах, где за смену требуются отверстия разных диаметров: кабельные вводы, крепёж, отверстия под люверсы, расширение уже просверленных отверстий.

Если нужна оснастка не со ступенями, а с плавным расширением диаметра, используют конусные сверла по металлу. Для точного контроля фиксированных диаметров в листе чаще удобнее именно ступенчатая геометрия.

Пример из практики

На участке сборки требовались отверстия 6–18 мм в оцинкованном листе 1,5 мм без заметных заусенцев. Заменили набор спиральных свёрл на одно ступенчатое с шагом 2 мм, добавили кернение и масло. Среднее время на одно отверстие снизилось, потребность в доработке кромки — почти до нуля (опыт ТЕМП‑БП).

Мини‑чек‑лист перед началом работ

• Заготовка зажата.
• Кернение выполнено или используется split‑point.
• Ограничение оборотов выставлено: см. таблицу RPM.
• Нужная ступень отмечена маркером.
• СОЖ под рукой, ветошь и щётка для стружки готовы.
• Очки и СИЗ надеты; одежда и волосы убраны.
• Патрон проверен на биение, особенно для серии.

Как правильно сверлить металл ступенчатым сверлом: пошаговая инструкция

Ключ к стабильному результату — фиксация, кернение, низкие обороты и дозированная СОЖ. Краткий алгоритм «как сверлить ступенчатым конусным сверлом по металлу правильно»:

Шаг 1. Разметка и кернение

Разметьте центр будущего отверстия, затем керните — это исключит «уход» инструмента. Для тонкого листа используйте твёрдый кернер и умеренный удар, чтобы не деформировать металл. Чёткая лунка керна вкупе с перпендикулярной постановкой инструмента даёт прямой старт даже на гладких поверхностях.

Исключение: ступенчатые свёрла с stepped/split‑point, то есть двойной заточкой вершины, снижают увод на гладких поверхностях — кернение можно опустить в мягких сплавах или на покрытиях. В нержавейке и на гладких покрытиях кернение обязательно.

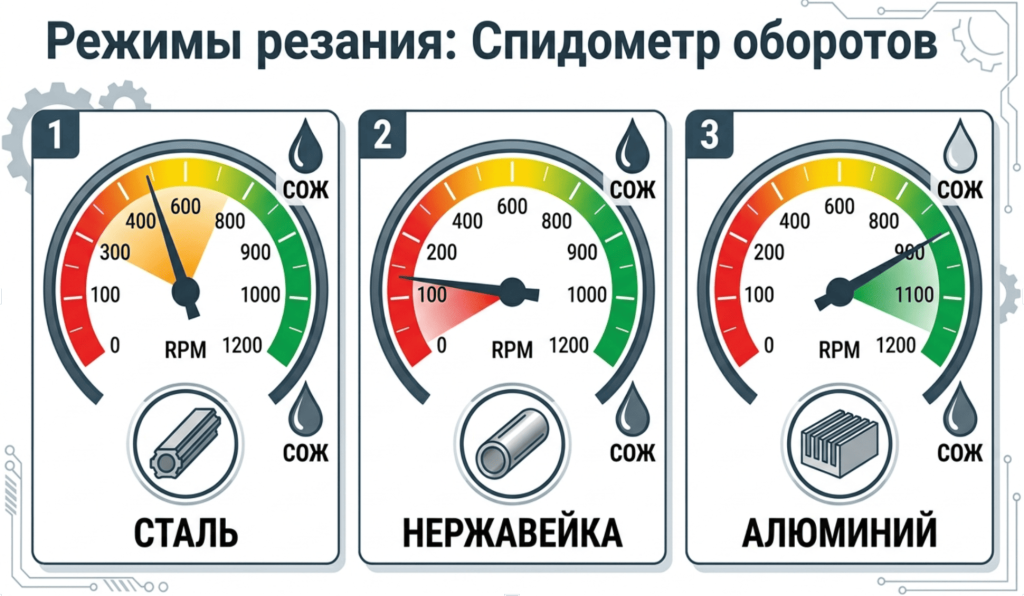

Шаг 2. Выбор оборотов

Чем больше целевой диаметр и твёрже сплав, тем ниже RPM.

Формула расчёта оборотов:

n = (1000 × Vc) / (π × D)

Где:

• Vc — скорость резания, м/мин.
• D — диаметр ступени, мм.

Скорости резания (Vc) по материалам:

• Сталь конструкционная: 15–25 м/мин.
• Нержавеющая сталь: 10–15 м/мин.
• Алюминий/сплавы: 40–60 м/мин.

Ориентиры из практики, об/мин

Важно: при наличии регулировки на инструменте выставляйте ограничение скорости, а подачу делайте спокойной, без рывков.

Шаг 3. Начало сверления

Поставьте инструмент строго перпендикулярно плоскости. Сопоставьте кончик со следом керна, включите минимальные обороты, «зацепите» центр и плавно наращивайте подачу. Держите равномерную осевую нагрузку, следите за звуком резания: он должен быть спокойным, без прерывистых визгов.

Для неровных поверхностей и труб:

• Круглые/профильные трубы: используйте подкладку или кондуктор для центровки; зафиксируйте в тисках с мягкими губками.
• Неровные поверхности: предварительно выровняйте зону сверления или используйте направляющую втулку.

Шаг 4. Контроль диаметра по ступеням

Продвигайтесь от ступени к ступени. На теле нанесены размеры в мм — остановитесь на нужной отметке. Чтобы не «проскочить» размер, ближе к цели уменьшайте подачу и обороты. Дополнительно отметьте маркером нужную ступень или примените ограничитель глубины.

Шаг 5. Использование охлаждающей жидкости (СОЖ)

Масло/эмульсия снижают трение и стабилизируют стружкообразование.

Рекомендации по СОЖ:

• Сталь: машинное или резьбонарезное масло.
• Нержавейка: активные эмульсии, например на основе минерального масла с присадками EP.
• Алюминий: лёгкие смазки — керосин, специализированные аэрозоли для алюминия.

Подавайте небольшими порциями, периодически выносите стружку. Предостережение: при использовании керосина соблюдайте правила пожарной безопасности — работайте в проветриваемом помещении, удалите источники открытого огня.

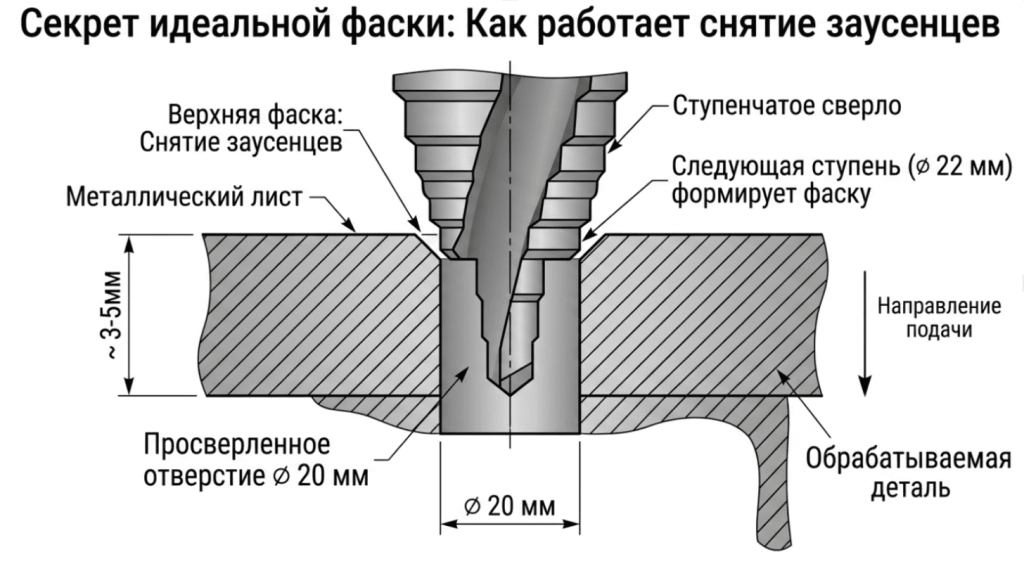

Шаг 6. Завершение и снятие фаски

Достигнув требуемого диаметра, сделайте лёгкое касание следующей ступенью, чтобы сформировать фаску 1–1,5 мм. Это снимет заусенцы и подготовит кромку под крепёж. Остановите вращение и только затем извлекайте инструмент. Для регулярного снятия фасок и подготовки отверстий также используют зенкера и цековки по металлу.

Советы по опыту

• При толщине заготовки >2–3 мм предварительно засверлите спиральным сверлом меньшего диаметра.
• Подложите деревянный брусок под тонкий лист — это снизит овальность и «вытягивание».
• В нержавеющей стали уменьшайте RPM и увеличивайте подачу СОЖ.

Пример из практики

При расширении отверстий до 20 мм в нержавейке 1,5 мм возникал перегрев и заусенцы. Снизили обороты с ~800 до 300–350 об/мин, перешли на HSS‑Co и активную эмульсию, добавили лёгкое касание для фаски. Чистая кромка без перегрева (опыт цеха заказчика ТЕМП‑БП).

Подготовка к работе: выбор инструмента и оснастки

Грамотный выбор оснастки снижает риск перегрева и улучшает чистоту отверстия. Ориентируйтесь на требуемый диаметр, размерный шаг, толщину материала и тип сплава.

Выбор сверла: как учесть диаметр отверстия и толщину металла

Правило: соотнесите диапазон и шаг с целевым размером отверстия, а высоту ступени — с толщиной листа. Маркировка «4–20 мм, шаг 2 мм» означает, что инструмент формирует отверстия от 4 до 20 мм с шагом 2 мм; итоговый размер равен метке ступени, на которой вы остановились.

Толщина заготовки

Максимальная «комфортная» толщина обычно близка высоте одной ступени: если ступень 4 мм, то лист 3–4 мм — предел для точного результата без заметной конусности. Для более толстой заготовки — предварительное засверливание и/или коронки.

Материал и покрытие

• HSS — для обычной стали.
• HSS‑Co — для нержавейки.
• Покрытия TiN/TiAlN — снижают трение и улучшают износостойкость.
• AlCrN — выдерживает температуры до ~1100°C по данным производителей премиум‑класса.

Геометрия: мелкий шаг — точнее контроль размера; крупный — быстрее съём.

Как читать маркировку: диапазон диаметров, шаг, высота ступени, материал/покрытие, тип хвостовика.

Пример из практики

Электрощитовой подрядчик делал отверстия под сальники 20–25 мм в оцинковке 1 мм. Подобрали инструмент 4–32 мм с шагом 2 мм, отметили нужные ступени маркером и установили ограничитель. Точное совпадение размеров под вводы, повторяемость по партии, без ручной доводки (проект клиента ТЕМП‑БП).

Выбор электроинструмента: дрель, шуруповёрт или сверлильный станок

• Шуруповёрт с редуктором — безопасный и медленный; хорош для листа и диаметров до ~20 мм.
• Сетевая дрель/перфоратор в режиме сверления — использовать на минимальных оборотах; удар отключить.
• Сверлильный станок — максимум точности и стабильная подача; лучший выбор для нержавейки и крупных размеров.
• Патрон — качественный ключевой или быстрозажимной с малым биением; обязательна точная фиксация.

«Для нержавейки держу ≤500 об/мин и обязательно применяю активную СОЖ — это снижает перегрев и продлевает ресурс».

— Андрей Белов

Пример из практики

В монтажной бригаде на объекте рвались кромки при работе дрелью без ограничения скорости. Перешли на шуруповёрт с редуктором и фиксатором оборотов, добавили тиски и СОЖ. Стабильная кромка и отсутствие «проскоков» ступени (полевой опыт).

Геометрия и хвостовик: как выбрать правильную конфигурацию

Спиральная vs прямая канавка

• Спиральная канавка — мягче вынос стружки, тише на выходе, плавнее резание.
• Прямая канавка — жёстче, дешевле, проще в изготовлении.

Stepped/Split‑Point, или ступенчатая вершина

Снижает увод на гладких поверхностях — кернение можно опустить в мягких сплавах/с покрытием. В нержавейке и на гладких покрытиях керните обязательно.

Хвостовик

• Цилиндрический — универсален для патронов дрелей и станков.
• HEX 1/4" — лучше фиксируется в шуруповёрте, снижает проскальзывание.
• Трёхгранный/HEX — снижает проворачивание в патроне; затягивайте ключом, убирайте масло с хвостовика.

Сравнение геометрий

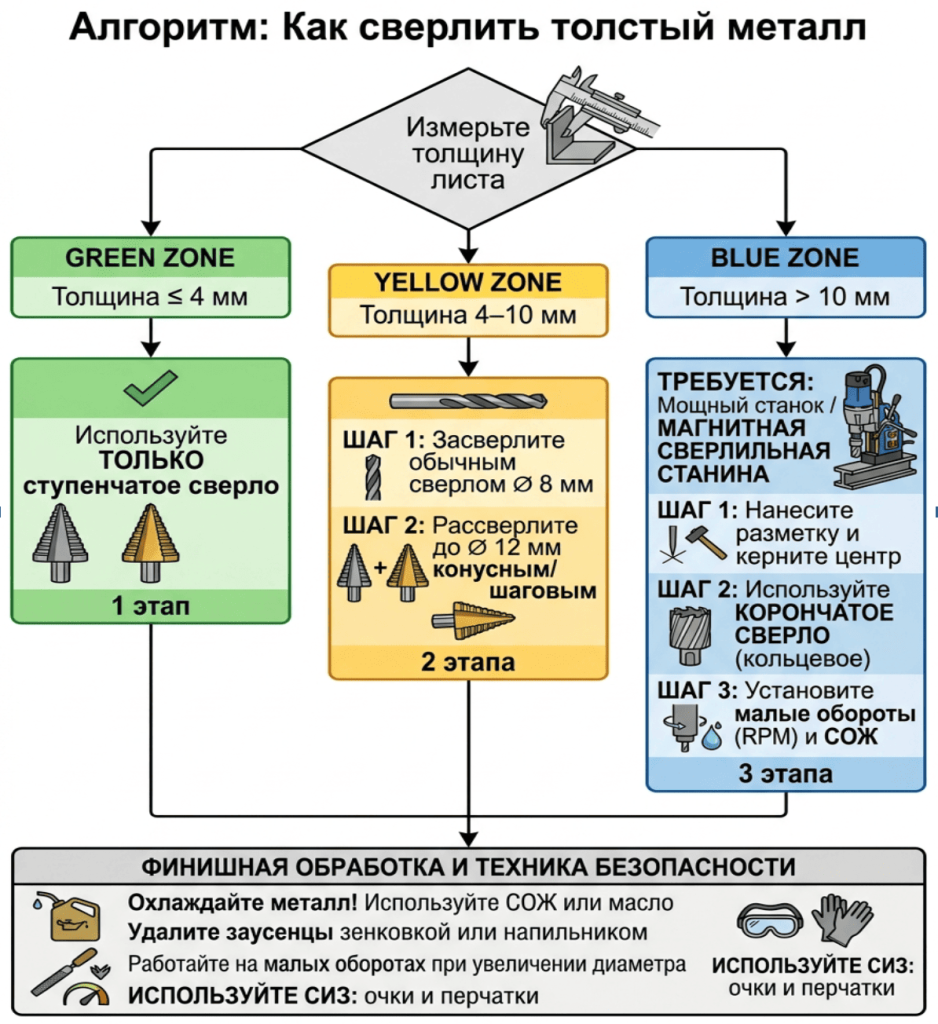

Толстый металл: алгоритм выбора метода по толщине

Быстрый выбор по толщине:

Примечание: некоторые производители заявляют работу до 10 мм при конкретных условиях — низкие RPM, активная СОЖ, качественное покрытие. Однако это частный результат тестов. Универсализировать такие цифры без проверки не стоит.

Пример из практики

Производство металлоконструкций пыталось получать отверстия 24–26 мм в листе 6 мм ступенчатой оснасткой. Ввели предварительное засверливание 8–10 мм и сменили на коронки для финального размера; ступенчатую оставили для фаски. Стабильный размер без конусности и перегрева (переобучение процесса, опыт ТЕМП‑БП).

Заточка и ресурс ступенчатого сверла: когда НЕ точить и почему

Почему заточка — проблема?

У спирального сверла затачивают заднюю поверхность, сохраняя переднюю. У ступенчатого сверла задняя поверхность длинная, изогнутая в двух плоскостях — равномерно снять с неё слой металла крайне сложно. Единственный приемлемый вариант — пытаться снять металл с передней поверхности.

Последствия заточки

• Потеря покрытия: после заточки сверло теряет TiN/TiAlN/AlCrN и становится обычным HSS — это критично к перегреву.
• Изменение геометрии: даже при кажущейся остроте режущей кромки инструмент сверлит значительно хуже нового.
• Временная мера: заточка лишь незначительно продлевает ресурс.

Как продлить жизнь без заточки?

• Низкие RPM: соблюдайте рекомендованные обороты.
• Активная СОЖ: щедрая подача масла/эмульсии.
• Равномерная подача: без рывков и чрезмерного нажима.
• Своевременное удаление стружки: не допускайте налипания.

«Точить ступенчатое сверло по передней поверхности — иллюзия. Ресурс после заточки резко падает. Вывод: продлеваем жизнь режимами — низкие RPM, СОЖ, равномерная подача; заточку — только как временную меру».

Преимущества и недостатки работы со ступенчатыми свёрлами

Плюсы

• Одно изделие закрывает диапазон диаметров; ускоряет работу и упрощает настройку размера.
• Чистая кромка на тонком листе, меньше заусенцев; можно сразу снять фаску.
• Устойчивый центр в керне, ниже риск «увода»; удобно на выезде с ограниченным парком.
• Подходит для стали, нержавейки, алюминия, пластика и композитов в тонких сечениях.

Минусы

• На толстой заготовке растёт конусность, вероятность перегрева и закусывания.
• Стоимость выше обычного спирального; ресурс чувствителен к режимам и смазке.
• Есть риск «проскочить» размер на высоких оборотах или при грубой подаче.
• Заточка геометрии ступеней сложнее в кустарных условиях.

Сравнительная таблица: ступенчатое vs спиральное vs коронка

Критерии качества и контроль отверстий

Типичные допуски для листа 1–3 мм

• Разброс по диаметру: ±0,1–0,3 мм, зависит от качества инструмента и режимов.
• Конусность: ≤0,2 мм на толщину листа при соблюдении перпендикулярности.
• Высота заусенца: ≤0,5 мм при правильной СОЖ и снятии фаски.

Способы контроля

• Штангенциркуль: измерение диаметра в двух перпендикулярных направлениях.
• Калибр‑пробка: проходной/непроходной для серийного контроля.
• Визуальный осмотр: оценка чистоты кромки, наличия трещин, заусенцев.

Чек‑лист дефектов и причин

Методы исправления

• Недорез: доводка следующей ступенью или развёрткой/зенкером.
• Переразмер: втулка/люверс или переход на следующий крепёж большего диаметра.
• Заусенцы: ручная зачистка борфрезой по металлу или снятие фаски.

Техника безопасности при работе со ступенчатым сверлом

Основные правила

• Защитные очки и беруши обязательны.
• Внимание: не работайте в перчатках вблизи вращающегося патрона — риск затягивания ткани. Либо используйте тонкие облегающие перчатки без свисающих частей, либо работайте без перчаток, защищая руки только при смене оснастки.
• Заготовку фиксируйте в тисках/струбцинами; не удерживайте рукой.
• Стружку удаляйте крючком/щёткой; останавливайте инструмент перед очисткой.
• Работайте на устойчивой поверхности; длинные детали подпирать.
• Перед сменой оснастки — отключить питание/снять аккумулятор.
• Одежду и волосы убрать из зоны вращения.
• СОЖ наносить шприцем/кистью, избегая попадания на кожу и в глаза. При использовании керосина — соблюдать правила пожарной безопасности: проветривание, отсутствие открытого огня.

Информация носит общий характер и не заменяет консультацию специалиста по охране труда.

Пример из практики

В ремонтной службе травмировали палец при чистке стружки «на ходу». Ввели правило полной остановки и крючок для удаления стружки, обучили персонал. Инциденты прекратились; качество отверстий выросло за счёт плановой очистки зоны резания.

Частые ошибки при сверлении ступенчатым сверлом и как их избежать

Таблица «Симптом — Причина — Решение»

До/после: рваная кромка при высокой скорости vs чистая кромка при низких RPM и с СОЖ.

Пример из практики

При отверстиях 22 мм в стали 2 мм инструмент быстро тупился. Снизили обороты с 900 до 450 об/мин, добавили масло и обязательное кернение, уменьшили нажим. Ресурс вырос ощутимо, кромка стала ровной (опыт участка снабжения клиента ТЕМП‑БП).

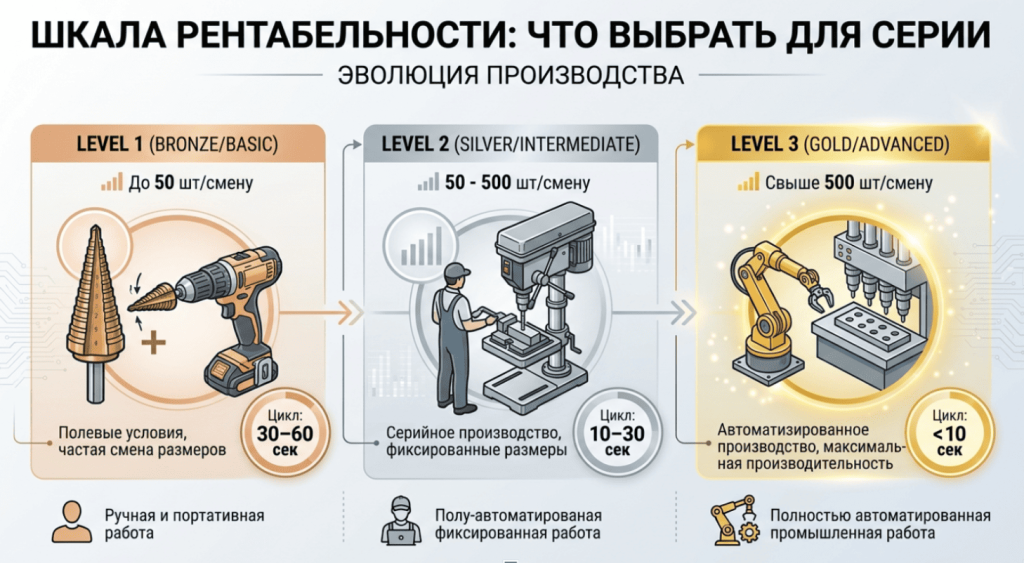

Серийное производство: когда выбирать станок, коронки или пуансон

Ориентиры по циклу на отверстие, примерные данные

• Сталь 1–2 мм, Ø 12 мм, ступенчатое: 15–25 сек.
• Сталь 1–2 мм, Ø 20 мм, ступенчатое: 25–40 сек.
• Нержавейка 1,5 мм, Ø 20 мм, ступенчатое: 40–60 сек.
• Сталь 2 мм, Ø 20 мм, коронка: 20–30 сек.
• Пуансон/штамповка: <5 сек при наличии пресса.

Рекомендации: когда переключаться

• Ступенчатое сверло: до ~50 отверстий/смену; частые изменения размера; полевые условия.
• Коронки: серийное производство одного размера >50 шт./смену; толщина >5 мм.
• Пуансон/штамповка: массовое производство >500 шт./смену; толщина ≤3 мм; требуется высокая повторяемость.

Станок vs шуруповёрт для серии

• Сверлильный станок: стабильная подача, точный контроль RPM, фиксация заготовки в тисках — предпочтительно для серии ≥20 шт./смену.
• Шуруповёрт: мобильность, безопасность, подходит для единичных/мелкосерийных работ.

Влияние биения патрона

Биение >0,1 мм приводит к овальности отверстия и ускоренному износу инструмента. Для серийного производства — обязательная проверка патрона и замена при превышении допуска.
