Измерительные инструменты в машиностроении

28.06.2025

Точно измерить — значит сделать первый шаг к безупречному производству. Измерительные инструменты сопровождают каждую стадию технической работы: от проектирования до финальной сборки и контроля. Визуальная оценка давно ушла в прошлое — её место заняли проверенные методики и высокоточные приборы. В машиностроении, строительстве, при ремонте или контроле — всюду, где важна точность, без измерительных не обойтись.

Но инструментов много, и каждый предназначен для своих задач: одни измеряют длину и глубину, другие — угол, вес, температуру или шероховатость поверхности. Как в этом разобраться? Какими бывают измерительные инструменты, чем они отличаются, где применяются и на что обратить внимание при выборе? Разберёмся подробно.

Классификация измерительных инструментов

Чтобы не запутаться в огромном разнообразии, инструмент удобно разделить по нескольким критериям. Один из главных — назначение, второй — принцип действия.

По назначению

В зависимости от измеряемой величины различают следующие типы:

Линейные — измеряют длину, высоту, диаметр, глубину, расстояния между точками.
Угломерные — определяют величину углов.
Измерители массы и объёма — применяются для контроля веса и объёмных характеристик.
Приборы для оценки поверхности — измеряют шероховатость, отклонения, зазоры.
Электрические — фиксируют параметры тока, напряжения, сопротивления.
Температурные — измеряют температуру воздуха, жидкости, тела или объекта.

По принципу действия

Здесь всё проще: измерительные инструменты бывают:

Механические — работают на основе шестерён, винтов, пружин, рычагов.
Оптические — используют свет и линзы для визуального контроля и увеличения.
Цифровые — оснащены электронной начинкой и дисплеем.
Комбинированные — соединяют в себе аналоги и «цифру», что делает измерения особенно точными и удобными.

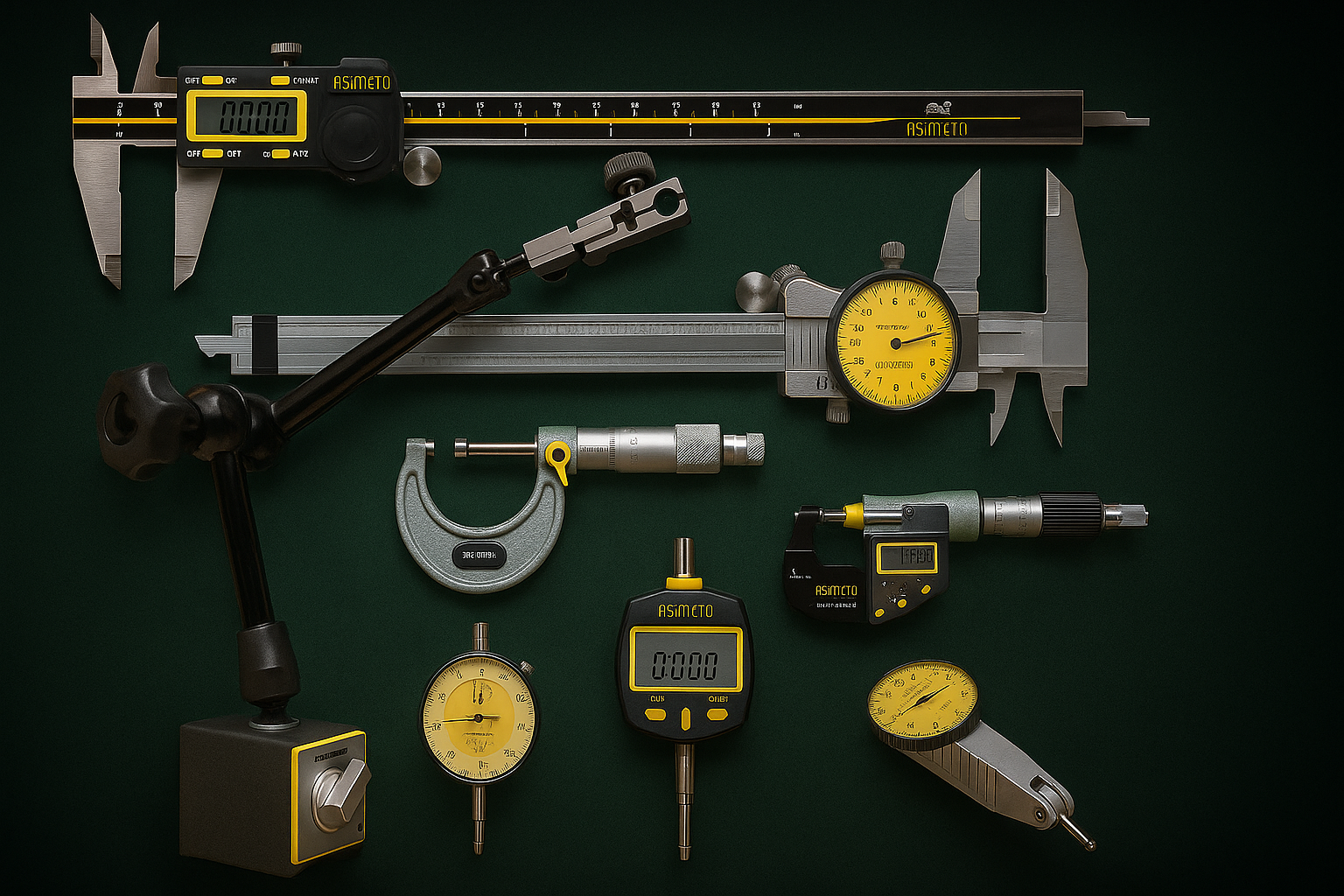

Основные виды измерительных инструментов и их применение

Рассмотрим самые ходовые средства измерений и их особенности. Разделим их по назначению.

Линейные измерительные инструменты

Это основа основ. Именно с линейных измерений начинается контроль деталей, заготовок, компонентов.

Микрометры

Высокоточные приборы, позволяющие определять размеры с точностью до 0,01 мм. Бывают гладкие, листовые, трубные, рычажные. Применяются для контроля наружных размеров деталей. Это классический мерительный инструмент для механических мастерских.

Нутромеры

Измеряют внутренние отверстия, пазы, канавки. Микрометрические нутромеры дают абсолютные значения, индикаторные — относительные. Точность — до 0,01 мм. Часто используются в проверке втулок, цилиндров и прочих сложных деталей.

Штангенциркули

Один из самых универсальных инструментов. Позволяют мерить наружные, внутренние размеры и глубину отверстий. Имеют шкалу, нониус и иногда — цифровой дисплей. Точность обычно до 0,1 мм.

Штангенглубиномеры

Узкоспециализированные приборы для измерения глубины пазов и отверстий. Удобны для контроля глубины посадочных мест, канавок, сверлений.

Кронциркули

Один из древнейших измерительных инструментов, применяемый для сравнительных измерений: толщину стенок, расстояние между краями, диаметр выступов. Прост в использовании и незаменим в полевых условиях.

Концевые меры длины

Набор эталонных плиток из твёрдого сплава, которые складываются вместе и служат для калибровки оборудования. Применяются при поверке штангенциркулей, микрометров, а также в точной разметке.

Штангенрейсмасы

Инструменты для разметки и измерения высоты. Состоят из штанги, основания и нониуса. Удобны при работе с металлическими листами и сборочных операциях.

Штангензубомеры

Применяются в производстве шестерён и реек. Измеряют параметры зубьев с высокой точностью.

Угловые измерительные инструменты

Контроль углов необходим при сборке корпусов, сварке, обработке кромок и других операциях.

Угломеры

Самые простые — слесарные, с нониусом или цифровым отсчётом. Позволяют проверить точность угла или разметить его на детали. Бывают поворотные, комбинированные и электронные.

Шаблоны

Это набор металлических пластин определённых углов. Применяются для визуального контроля или быстрой проверки. Просты и надёжны.

Измерители массы и объёма

В эту группу входят:

Весы — от лабораторных до промышленных. Механические, электронные, порционные, платформенные.
Измерительные цилиндры и мензурки — применяются в лабораториях и на производстве при работе с жидкостями.
Меры объёма — металлические или пластиковые ёмкости фиксированного объёма для калибровки дозаторов и других систем.

Измерительные инструменты для контроля качества поверхности

Иногда дело не в размере, а в качестве. Шероховатость, отклонения, зазоры — всё это влияет на работу механизма.

Поверочные линейки

Используются для проверки плоскостности и прямолинейности. Бывают трёхгранными, четырёхгранными и с двухсторонними скосами. Незаменимы в сборке и шлифовке.

Поверочные призмы

Предназначены для проверки цилиндров, валов, труб на отклонение от оси. Также используются для точной установки заготовок.

Шаблоны резьбовые и радиусные

Радиусные — для оценки кривизны (выпуклые или вогнутые), резьбовые — для определения шага и профиля резьбы.

Щупы

Представляют собой набор тонких пластин разной толщины (от 0,02 до 1 мм). Используются для измерения зазоров между сопряжёнными поверхностями: клапаны, подшипники, шестерни и др.

Образцы шероховатости

Поставляются в виде набора эталонных пластин. Приложив к поверхности детали, можно визуально и тактильно определить уровень шероховатости.

Электрические измерительные приборы

Если работа связана с электричеством, без специальных приборов не обойтись.

Мультиметры — универсальные измерители напряжения, силы тока, сопротивления.
Тестеры изоляции — проверяют целостность изоляции кабелей.
Осциллографы — сложные устройства для анализа сигналов в динамике.

Все эти инструменты обеспечивают безопасность и эффективность при работе с электрооборудованием.

Температурные измерительные инструменты

Измеряют температуру в производственном процессе, лабораториях, при хранении материалов.

Термометры — механические, ртутные, электронные.
Пирометры — бесконтактное измерение температуры по излучению.
Термопары — измеряют температуру в высокотемпературной среде, используются в металлургии и печах.

Современные цифровые измерительные инструменты

Цифровизация коснулась и измерений. Цифровые приборы сегодня используются повсеместно. Они дают точные значения, позволяют сохранять результаты, подключать к компьютеру, легко читаются и упрощают работу. Цифровые штангенциркули, микрометры, угломеры, лазерные дальномеры — всё это уже стало стандартом точной работы.

Кроме того, с помощью ПО можно обрабатывать замеры, строить отчёты, а иногда — передавать данные напрямую в системы управления производством.

Применение измерительных инструментов в различных отраслях

Практически ни одна сфера не обходится без измерений:

В машиностроении — точный контроль размеров деталей, посадок, зазоров, углов, поверхностей.
В строительстве — измерения углов, уровней, расстояний, толщины материалов.
В металлообработке — постоянная проверка диаметра, длины, соосности и других параметров.
В медицине — измерение массы, температуры, длины, давления.
В энергетике — постоянный контроль параметров электричества.
В лабораториях — измерение объёмов, масс, температур, параметров среды.

Особенности измерительных инструментов

Выбирая прибор, важно ориентироваться на:

Точность — необходима ли вам погрешность в сотые или десятые миллиметра?
Условия использования — в полевых работах лучше использовать механические средства, в лаборатории — цифровые.
Удобство — эргономика, читаемость шкалы, вес.
Долговечность — от этого зависит стабильность измерений.
Наличие поверки — особенно важно для официальных проверок и сертифицированных производств.

Выбор измерительного инструмента влияет на точность, скорость и безопасность работы. Для грубых замеров подойдут рулетки и линейки, но при необходимости высокой точности стоит выбирать микрометры, штангенциркули или индикаторы. При работе с углами важны угломеры и транспортиры, а при контроле шероховатости — профилометры. Цифровые приборы удобны для регулярных замеров с сохранением данных, но в тяжёлых условиях надёжнее работают механические аналоги. Главное — подбирать инструмент под конкретную задачу и условия эксплуатации. Это снижает риск ошибок, упрощает контроль качества и повышает производительность.
