Маркировка токарных резцов и державок

14.09.2024

Державка (стержень) — обособленная от головки и режущей пластины часть товарного резца, которая зажимается винтами в резцедержателе суппорта токарного станка. От прочности державки зависит срок службы режущего инструмента и допустимые параметры резания. Поэтому каждому токарю стоит познакомиться с разновидностями державок, а также со способами их маркировки. Далее по тексту мы рассмотрим эти и другие вопросы, которые помогут вам составить собственное мнение о качествах и свойствах державки любого токарного резца.

Для чего нужны токарные державки

Назначение державки (стержня резца) понятно из названия — эту часть инструмента удерживает резцедержатель, обеспечивая позиционирование инструмента относительно заготовки во время точения детали. Возникающие при контакте инструмента и детали продольные, поперечные нагрузки, а также крутящие моменты компенсируются прочностными характеристиками стержня, который не дает сдвинуть положение режущих кромок относительно обрабатываемой плоскости и оси шпинделя токарного станка.

Прочностные характеристики стержневой части резца зависят от формы поперечного сечения и габаритов. Чем больше площадь сечения, тем прочнее резец и выше точность обработки детали. Но для разных видов обработки можно и нужно использовать стержни особых форм и размеров, поскольку при внешнем точении преобладают одни напряжения, а при расточке или отрезании — совсем другие. Свою долю разнообразия в формы сечения стержневой части вносит и склонность инструмента к вибрации.

Правильная державка не позволит инструменту отклониться от траектории обработки и не даст вибрации нарушить качество точения.

Разновидности державок

В каталогах токарных резцов можно увидеть режущие инструменты со следующими видами державок:

Внешними моделями — такие есть у инструмента, которым обрабатывают наружную сторону детали, двигаясь преимущественно вдоль оси вращения. Большинство внешних моделей имеют прямую форму, но в каталогах есть модели с изогнутой влево или вправо режущей головкой.
Расточными (внутренние) моделями — подобные есть только у инструмента, которым расширяют диаметр отверстия или канавки. Фактически они обрабатывают внутреннюю сторону детали, режущая кромка перемещается параллельно оси вращения. Державки этого типа также бывают прямыми и угловыми.
Универсальными моделями — предполагают, что режущий инструмент может позиционироваться перпендикулярно, параллельно или под углом к оси вращения. Подобные модели используются в практически любых токарных операциях.
Специальными моделями — в эту группу входят стержневые части отрезных, резьбонарезных, канавочных резцов, а также прочих инструментов, заточенных под одну операцию.
Револьверными моделями — в эту группу входят стержни с особым сечением профиля, которое оптимизировано под зажим резца в суппорте одноименного станка.

Реже встречаются резцы с комбинированными или модульными держателями, которые можно перестраивать под выполнение разных операций. Фактически это универсальный формат, готовый превратиться в специализированный резец при первой же необходимости.

Подобная классификация характерна и для цельнометаллических резцов, и для инструмента со сменными/напаянными режущими пластинами. Тип стержня всегда найдет отображение в ее маркировке.

Правила маркировки

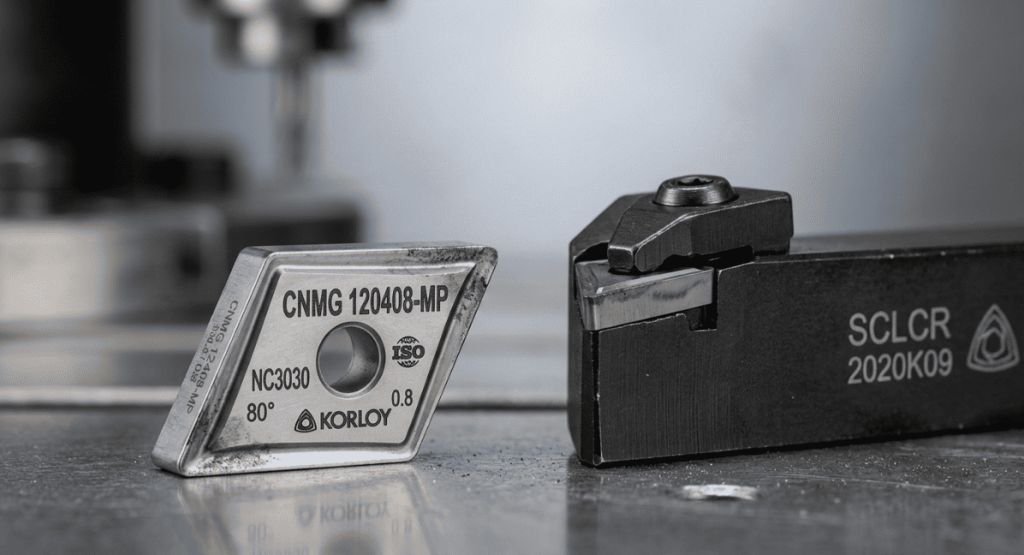

Обозначение параметров наружной, внутренней, универсальной, специальной или револьверной державки является частью маркировки самого резца. Зная правила обозначения параметров резца, вы легко поймете, какой вариант используют в данном случае. В маркировке используют латинские буквы и арабские цифры, за каждой буквой стоит определенный параметр, заданный стандартом ISO. Далее по тексту мы рассмотрим правила маркировки наружных и внутренних и резьбовых резцов.

Правила обозначения параметров наружного резца

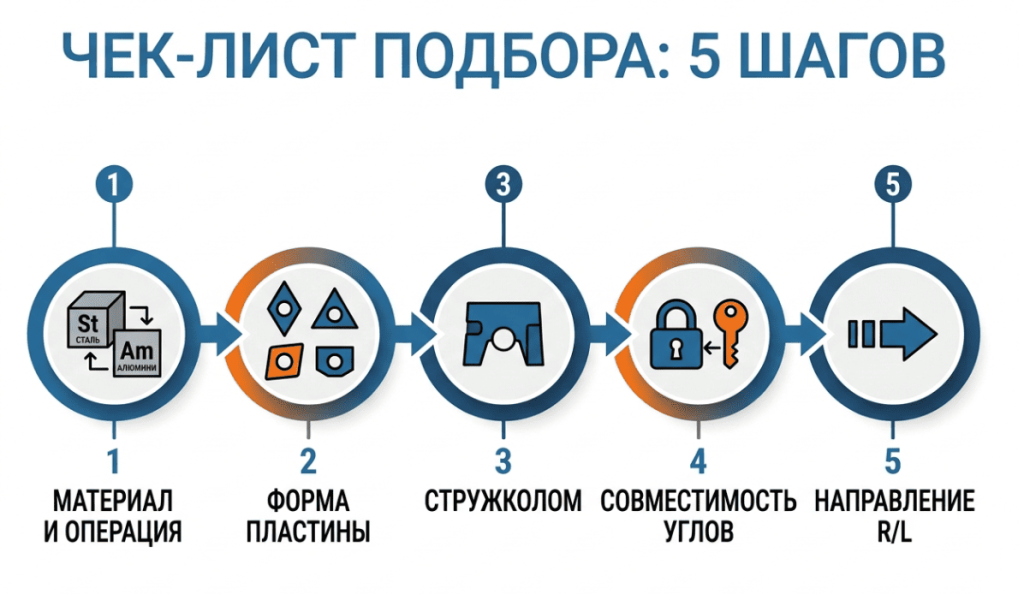

В маркировке наружного режущего инструмента используют 10 символов — букв и цифр. Первые пять буквенных символов используют для указания:

Типа крепежа режущей пластины;

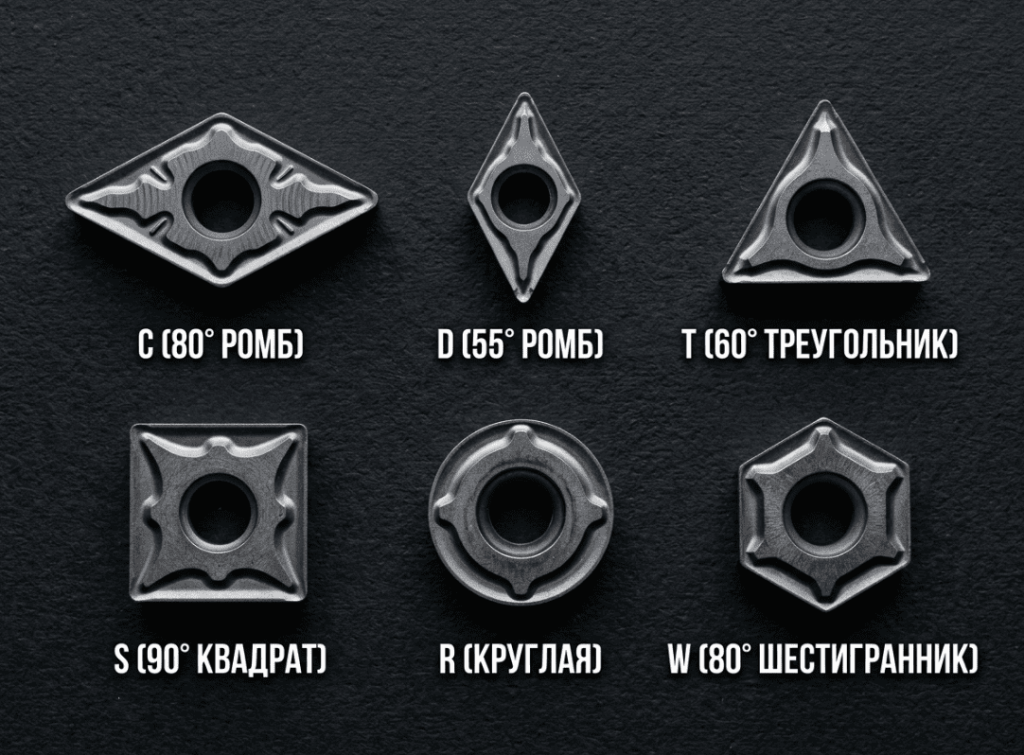

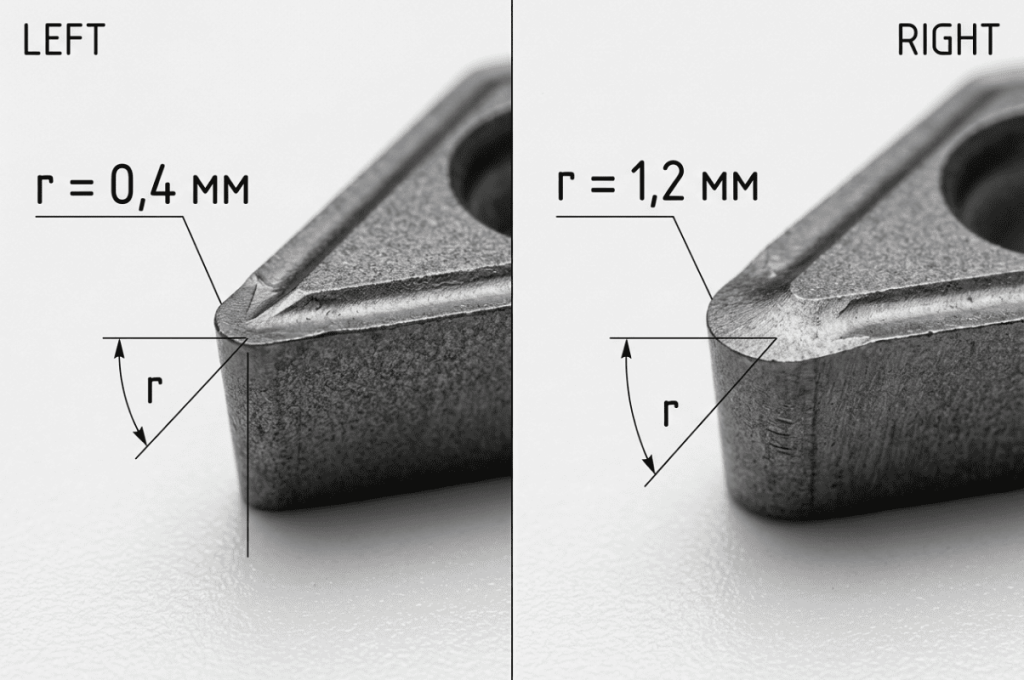

Формы твердосплавной пластины;
Главного угла резца;
Заднего угла резца;
Направления точения (по ISO — R (правый), L (левый), N (универсальный)).

Следующие пять цифровых и буквенных символов обозначают размеры:

Высоту стержня;
Ширину стержня;
Длину (указывается буквой, например, S — это 250 мм);
Длину режущей кромки резца;
Толщину пластинчатого режущего элемента.

Все цифры задаются в миллиметрах, кроме последней, потому что она является символом размера, который требует дополнительной расшифровки, например, 04 — это не 4, а 4,76 миллиметра. Буквы расшифровывают строго по стандартам ISO, где на каждый символ имеет свое значение. Например, под первым символом D скрывается система прижима режущей пластины повышенной жесткости. Правила маркировки по ISO уточняйте в справочниках.

Особенности обозначения параметров внутреннего резца

В маркировке внутреннего режущего инструмента используют тот же принцип цифрового и буквенного шифра, за некоторыми буквами будут стоять цифры. Расшифровка десяти символов маркировки внешнего резца выглядит следующим образом:

Буква, обозначающая тип стержневой части;
Цифра, указывающая на диаметр стержня в миллиметрах;
Буквенный маркер длины резца по ISO, например, К — это 125 мм;
Буквенный маркер системы крепежа съемного пластинчатого режущего элемента;
Буквенный маркер формы пластины;
Буква, обозначающая главный угол;
Буква, указывающая на величину заднего угла резания;
Маркер направления резания по ISO — R (правый), L (левый), N (универсальный);
Длина режущей кромки в миллиметрах;
Специальный символ, который использует производитель режущего инструмента.

Как маркируют резьбовые резцы

Стержневую часть инструмента для нарезания метрической или дюймовой резьбы описывают семь цифровых и буквенных символов:

Тип системы крепежа пластины — S (винтовой) или C (прижим сверху);
Тип резьбы, которую нарезает инструмент — внутренний (N, I) или наружный (W, E);
Направление при нарезании канавки — R (правая) или L (левая резьба);
Габариты по высоте в миллиметрах;
Габариты по ширине в миллиметрах;
Буквенный маркер длины инструмента, например, Н — это 100 мм;
Цифровой маркер толщины пластины, например, 27 — это 15,89 мм.

Маркировка наносится с помощью штампов, которые выбивают/выдавливают на боковой поверхности резца буквы и цифры.

Из чего делаются державки

В большинстве случаев материал стержневой части режущего инструмента не указывается в маркировке, однако в большинстве случаев мы имеем дело с металлом, но все зависит от конструкции резца. Цельнометаллические модели изготавливают из быстрорежущей или инструментальной стали. Модель с напаянными режущими пластинами делают из легированных сплавов и чугуна. Резцы со сменными твердосплавными пластинами делают из легированной стали или композитных материалов, которые нечувствительны к вибрациям. Тип конструкционного материала для резца выбирает производитель инструмента, который указывает марку стали, чугуна, композита в спецификации.
