Рекомендации по выбору зернистости шлифовальных кругов

Что такое зернистость и почему это ключевой параметр выбора

Зернистость — это размер абразивных зёрен на рабочей поверхности шлифовального круга, диска или ленты. Крупное зерно снимает материал быстро, но оставляет глубокую риску. Мелкое зерно даёт чистую поверхность, но производительность ниже. Правильный выбор зернистости напрямую определяет скорость операции, тепловую нагрузку на деталь, износ инструмента и итоговую шероховатость поверхности (Ra/Rz по техкарте).

Ошибка в зернистости в любую сторону стоит дорого: слишком крупное зерно на финише — переделка и риск перегрева кромок; слишком мелкое на обдирке — потеря времени и ускоренный износ круга.

«Хорошая зернистость — это не "любимое число", а результат постановки задачи: материал, припуск, требуемая шероховатость и устойчивые режимы. Начинайте с цели по поверхности, а не с бренда круга — и время в операции сожмётся без сюрпризов.»

— Андрей Белов, инженер-технолог, ТЕМП-БП

Быстрый выбор: шпаргалка для типовых задач

Если нужен ориентир за тридцать секунд — используйте этот диапазон для наиболее частых операций по металлу:

• P24–P40 — снятие толстых слоёв, ржавчины, облоя, грубая обдирка
• P60–P80 — выравнивание геометрии, сглаживание следов после P24–P40
• P120–P180 — подготовка под грунт, зачистка сварных швов, межслойная обработка
• P240–P400 — подготовка под покраску, финиш поверхности
• P600–P800 — предполировка, микрофиниш
• P1000–P1500 — финишная подготовка под пасты
• P2000+ — полировка пастами

Подробные рекомендации по материалам и этапам — в разделах ниже.

Маркировка зернистости: как читать обозначения

Для правильного выбора важно понимать, что существуют две разные системы маркировки FEPA — и они применяются к разным типам инструмента.

FEPA P (например, P80, P240) — стандарт для гибкого абразива: шлифовальных шкурок, лент, фибровых и лепестковых кругов на бумажной или тканевой основе. Правило простое: чем меньше число после P, тем крупнее зерно.

FEPA F (например, F36, F60, F120) — стандарт для кругов на связке: корундовых, карбидокремниевых, заточных кругов на керамической или бакелитовой связке. Тот же принцип: меньше число — крупнее зерно. Путать P и F нельзя: при одинаковом числе зерно F крупнее, чем P. Например, F60 имеет средний размер зерна около 260 мкм, а P60 — около 269 мкм, но уже начиная с F120 (109 мкм) vs P120 (125 мкм) разница становится значимой для режимов.

В России действует ГОСТ Р 52381-2005, который гармонизирован с FEPA и использует ту же F-маркировку для кругов на связке. При заказе инструмента всегда уточняйте, по какому стандарту промаркирован конкретный круг — особенно при работе со старыми запасами, где встречается маркировка по отменённому ГОСТ 3647-80.

Алмазные и эльборовые круги маркируются по-другому: зернистость обозначается дробью, где числитель — размер верхнего сита в мкм, знаменатель — нижнего. Например, 250/200 означает фракцию от 200 до 250 мкм. Это система по ГОСТ 9206-80. Такие круги применяются для финишной доводки твёрдых сплавов, керамики и закалённых инструментальных сталей.

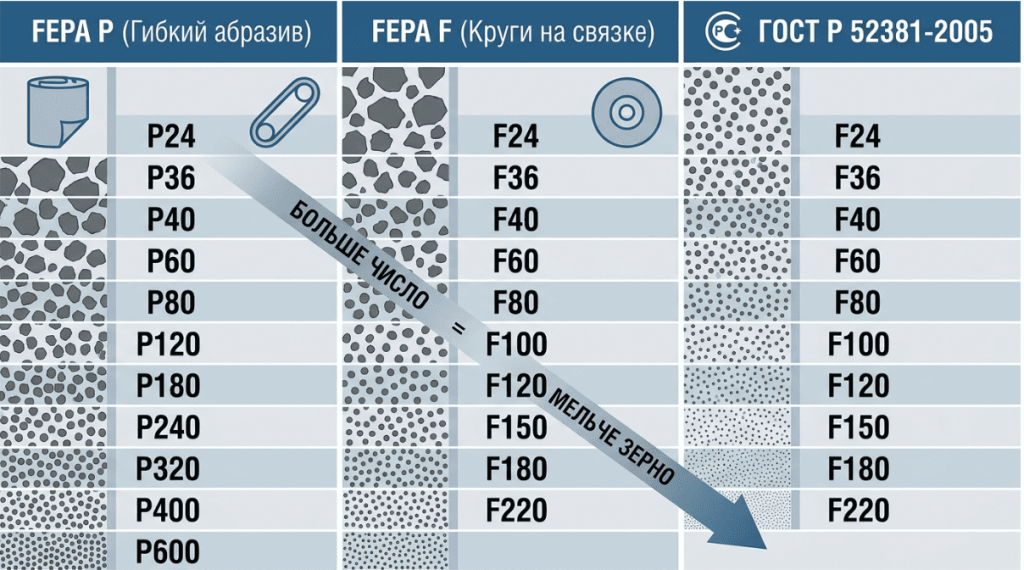

Таблица соответствия зернистости FEPA P / FEPA F / ГОСТ Р 52381-2005

Примечание: соответствие P и F приблизительное — системы не тождественны. Сверяйтесь с действующими версиями ГОСТ Р 52381-2005 и ISO 6344 при оформлении технической документации.

Подбор зернистости по материалу

Твёрдые и вязкие материалы требуют разных подходов — ориентируйтесь на таблицу, затем уточняйте под конкретный сплав и требуемый Ra.

Отдельно стоит отметить алюминий и другие цветные металлы: мягкий металл быстро «засаливает» крупное зерно — абразив забивается стружкой, перестаёт резать и начинает мазать поверхность. Для таких материалов избегайте P36–P60 без необходимости, работайте короткими проходами и регулярно очищайте круг. Оптимальный старт — P120, затем P180, P240.

При подборе абразивной оснастки под конкретный материал учитывайте не только зернистость, но и тип абразива: электрокорунд (WA) — универсален для сталей и цветных металлов, карбид кремния (GC) — для твёрдых сплавов, чугуна и цветного литья.

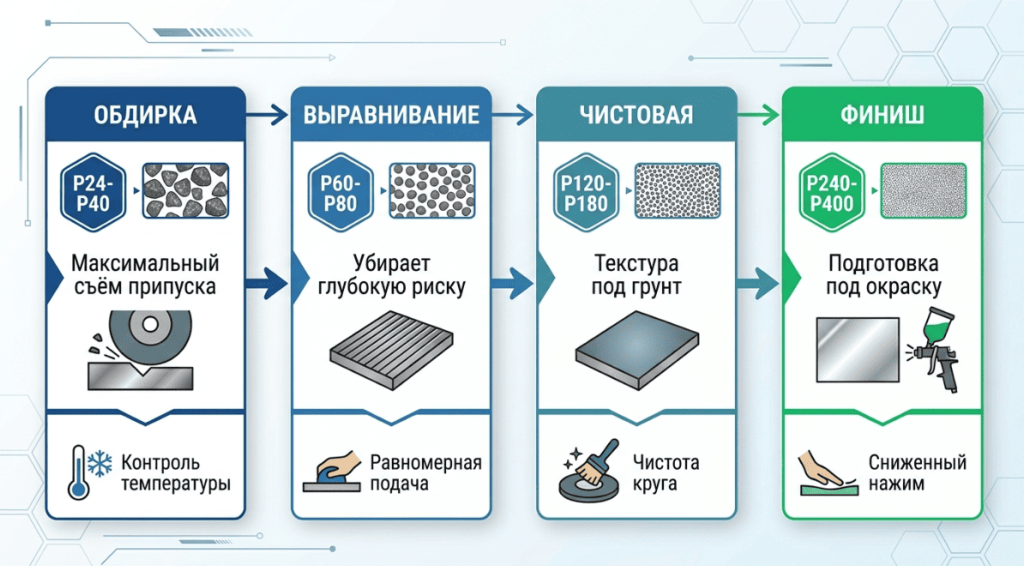

Этапы шлифования и логика перехода между зернистостями

Оптимальная стратегия — двигаться поэтапно от крупного зерна к мелкому, не пропуская ступени. Каждый следующий проход убирает риску от предыдущего. Пропуск шага (например, сразу с P40 на P180) означает, что P180 будет бороться с риской от P40 — это дольше, дороже и без гарантии результата.

Практическое правило: не перепрыгивайте более чем в 1,5–2 раза по размеру зерна. Устойчивая цепочка для металла выглядит так: P40 → P80 → P120 → P180 → P240.

Грубая обдирка (P24–P40) — максимальный съём припуска, снятие ржавчины, окалины, сварных брызг. Работайте с умеренным нажимом и контролируйте температуру детали: перегрев на этом этапе закладывает проблемы для финиша.

Первичное шлифование (P60–P80) — убирает глубокую риску после обдирки, выравнивает поверхность перед чистовой. Держите равномерную подачу, не задерживайтесь на одном месте.

Чистовая обработка (P120–P180) — формирует ровную текстуру под грунт, масло или лак. Критичны чистота круга и пылеудаление: забитый абразив начинает «гладить» поверхность вместо резания, что ведёт к перегреву.

Финишное шлифование (P240–P400) — подготовка под окраску и лак. Снижайте нажим, увеличивайте перекрытие проходов. Контролируйте исчезновение риски от предыдущего этапа — это и есть критерий готовности к следующему шагу.

Предполировка и микрофиниш (P600–P1500) — подготовка под пасты. Используйте свежие круги или шкурки, поддерживайте чистоту поверхности.

«Для финиша целятся не в "самое мелкое P", а в требуемое Ra по техкарте. Избыточная мелкость без нужды — потери времени и риск заполировки дефекта, который потом не увидишь до сборки.»

— Андрей Белов, инженер-технолог, ТЕМП-БП

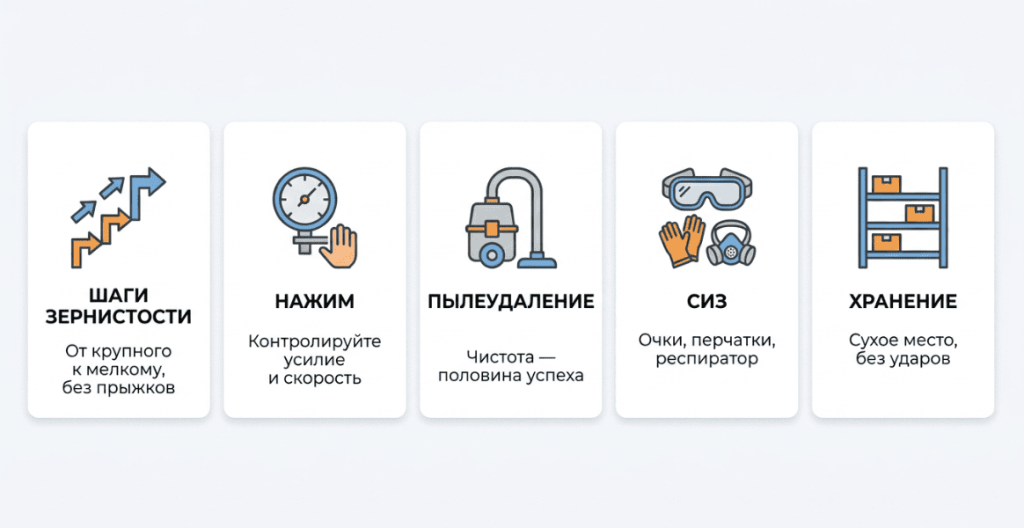

5 правил при работе со шлифовальными кругами

Эти правила работают для любого типа абразивной оснастки — будь то корундовый круг на станке, шлифовальный диск на УШМ или лепестковый круг на торцовке.

• 1. Двигайтесь от крупного к мелкому, без прыжков. Пропуск шага не экономит время — он его съедает на следующем этапе, когда мелкое зерно «не берёт» глубокую риску от крупного.
• 2. Не перепрыгивайте больше чем в 1,5–2 раза по размеру зерна. P80 → P120 → P180 → P240 — устойчивый маршрут. P80 → P240 — риск протянуть глубокую риску в финиш.
• 3. Контролируйте нажим и скорость. Лишний нажим «замыливает» абразив: зерно перестаёт резать, растёт нагрев, ускоряется износ. Чем мельче зерно — тем меньше нажим.
• 4. Чистота — половина успеха. Удаляйте пыль и стружку с поверхности при каждой смене P. Используйте пылеудаление. По мягким металлам и лакам — «разгрузочные» резы или регулярная очистка круга.
• 5. Безопасность не обсуждается. СИЗ обязательны (очки, перчатки, респиратор по пыли). Перед установкой — проверка круга на трещины и биение. Соответствие рабочей скорости инструмента допустимым оборотам станка. Хранение в сухом месте вдали от ударов и перепадов температур.

Источники

• ГОСТ Р 52381-2005 «Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков» — Росстандарт
• ГОСТ 9206-80 «Порошки алмазные. Технические условия» — Росстандарт
• ISO 6344 / FEPA Standard — классификация P и F зернистостей
• Universal Photonics, Grit Size Comparison Chart (FEPA P / F / ANSI / JIS)
