Устройство и типы тисков

10.10.2025

Тиски — важный инструмент, без которого не обходится большинство слесарных и строительных работ в мастерских, на производстве, в быту.

Зачем нужны тиски

Их основная задача — надёжная фиксация заготовки. Благодаря этому можно:

удерживать деталь в стабильном положении при резке, сверлении, шлифовании или пайке;
снизить риск травм, связанных с выскальзыванием заготовки;
обеспечить точность обработки;
повысить производительность, так как инструмент заменяет ручное удержание детали.

Тиски применяются в разных сферах:

в слесарном, столярном деле;
в машиностроении, приборостроении;
в строительстве, ремонте;
в быту, например при починке бытовой техники или изготовлении мебели.

Устройство и строение

Тиски — это инструмент простой по конструкции, но продуманный в деталях.

Основные части

В классических слесарных моделях есть несколько ключевых элементов:

Корпус. Основание, на котором держится вся конструкция. Обычно изготавливается из чугуна или стали, чтобы выдерживать ударные нагрузки.
Губки (фиксаторы). Рабочая часть, которая непосредственно прижимает заготовку. Состоят из подвижной и неподвижной детали. На их поверхности часто наносят рифление для лучшего захвата заготовок.
Винтовой механизм. Обеспечивает движение подвижного фиксатора, регулирует силу зажима.
Поворотное основание. У некоторых моделей оно позволяет разворачивать заготовку под нужным углом, не снимая её с фиксации.
Прижимной винт или стопор. Фиксирует инструмент на верстаке или другой поверхности.

Особенности винтового механизма:

Резьба делается крупной, чтобы выдерживать большие нагрузки.
Винт изготавливается из закалённой стали, так как именно на него приходится основная сила зажима.
Рукоятка выполняется в виде поперечной перекладины, что позволяет прикладывать усилие двумя руками.

В некоторых моделях встречаются усиленные винтовые системы, рассчитанные на повышенное давление при зажиме твёрдых материалов.

Материалы, из которых изготавливают тиски

Выбор материала напрямую влияет на прочность и долговечность инструмента.

Чугун. Наиболее распространённый вариант. Чугунные корпуса гасят вибрации, выдерживают удары.
Сталь. Более прочный, но дорогой материал.
Закалённая сталь для губок. Стальной сплав не стирается, не деформируется.
Сменные накладки. В некоторых моделях есть мягкие накладки из меди, алюминия или пластика для фиксации деликатного материала.

Принцип работы

Когда мастер вращает рукоятку, ходовой винт начинает перемещать подвижную губку вперёд или назад. Создаётся значительное давление, которое фиксирует заготовку. Усилие, прикладываемое рукой, многократно увеличивается за счёт резьбовой пары. За счет этого образуется такая сила удержания, которая недостижима при обычном ручном захвате.

Для разных задач функция зажима дополняется дополнительными возможностями:

поворотные основания позволяют менять угол фиксации детали;
съёмные накладки защищают заготовку от повреждений;
быстрозажимные механизмы ускоряют фиксацию при серийных операциях.

Виды тисков

Классификация базируется на трех показателях: по назначению, конструкции, особенностям применения.

Основные виды:

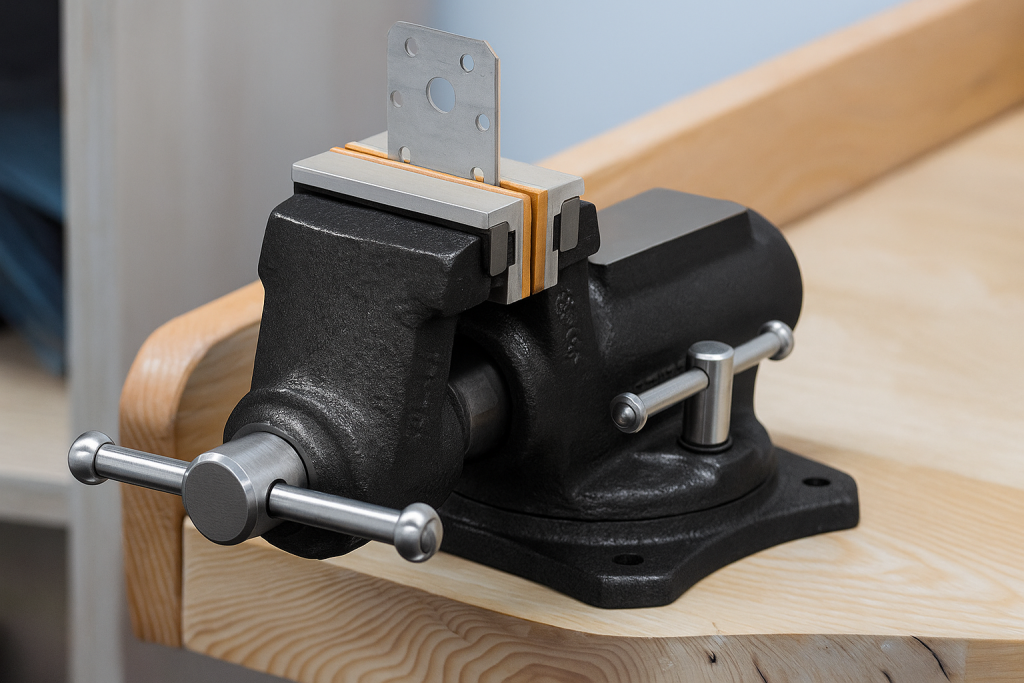

Слесарные. Предназначены для фиксации металлических заготовок при обработке напильником, сверлении или резке. Отличаются прочностью, массивным чугунным корпусом, возможностью выдерживать большие нагрузки. Устанавливаются на верстаках.
Столярные. Используются в деревообработке. В отличие от слесарных, оснащаются широкими фиксаторами, часто с накладками из дерева или пластика, чтобы не повреждать поверхность деталей.
Станочные. Устанавливаются непосредственно на станках — сверлильных, фрезерных, токарных. Предназначены для жёсткой фиксации детали в процессе механической обработки. Оснащаются прецизионными направляющими, часто имеют поворотное основание.
Ручные. Компактный вариант, который удобно держать в руках. Применяются для мелких деталей, когда нет необходимости использовать массивный инструмент. Часто используются ювелирами, радиомастерами, часовщиками.
Трубные. Специальная разновидность для работы с трубами. Оснащаются полукруглыми фиксаторами, а также системой зажима, которая надёжно удерживает цилиндрические детали.
Строительные (или монтажные). Конструкция облегчённая, часто складная. Используются на стройплощадках для временной фиксации деталей.
Особые виды. Существуют специализированные варианты: ювелирные, кузнечные, вакуумные, магнитные, а также мини-тисочки для моделистов.

Классификация по назначению

Универсальные тиски. Подходят для большинства слесарных и бытовых работ. Обеспечивают надёжный зажим металлических, деревянных заготовок среднего размера. Используются в гаражах, домашних мастерских, небольших производственных участках.
Столярные. Разработаны специально для работы с древесиной. Их конструкция учитывает особенности материала: широкие губки, наличие накладок, возможность зажимать длинные доски или щиты.
Станочные. Предназначены для точных механических операций. Их главная задача — удерживать деталь на станке в процессе сверления, фрезерования или долбления. Производятся из высококачественной стали, снабжают направляющими, исключающими люфт.
Трубные. Используются монтажниками и сантехниками.
Специальные. Ювелирные — для тонких операций. Радиомонтажные — для фиксации плат при пайке. Кузнечные — рассчитанные на ударные нагрузки. Магнитные и вакуумные — для быстрой фиксации небольших деталей.

Технические характеристики тисков

От технических параметров зависит, какие заготовки можно фиксировать, насколько удобно будет работать.

Основные характеристики:

Ширина губок. Измеряется в миллиметрах — от 40–60 мм у компактных моделей до 200+ мм у профессиональных слесарных.
Размах губок (рабочий ход). Для небольших инструментов это 50–80 мм, для крупных — 150–200+ мм.
Глубина захвата. Важный показатель, определяющий, насколько глубоко можно зажать заготовку.
Усилие зажима. В среднем составляет от 500–1000 кгс у бытовых моделей до нескольких тонн у промышленных станочных.
Материал корпуса. Чугун лучше гасит вибрации, но при сильных ударах может треснуть. Сталь— прочнее, долговечнее, но дороже.
Масса. Лёгкие модели — до 5 кг, тяжёлые — 10–30+ кг.
Поворотное основание: заготовку можно развернуть под нужным углом, не снимая её.
Дополнительные элементы. Сменные накладки на фиксаторы, встроенные наковальни для лёгкой правки деталей, быстрозажимные механизмы.

Как выбрать тиски

Универсального варианта не существует: инструмент, подходящий для домашней мастерской, не всегда справится с нагрузками на производстве.

Критерии выбора:

Назначение. Если вы работаете с металлом — подойдут классические слесарные. Для столярных задач лучше взять деревянные или комбинированные модели. Для ремонта сантехники — специальные трубные.
Размер, ширина, размах губок. В быту достаточно 80–100 мм. В гараже или небольшой мастерской оптимальны модели на 120–140 мм. Для производства —150–200 мм. Размах подбирается в зависимости от предполагаемых размеров заготовок. Лучше брать с запасом, чтобы инструмент был универсальнее.
Наличие поворотного основания. Такие модели дорожке, но удобнее.
Дополнительные функции. Быстрозажимные механизмы экономят время при серийных операциях. Мягкие накладки позволяют работать с деликатными материалами. Встроенная наковальня расширяет возможности использования.

Установка, правила эксплуатации

Даже самые качественные тиски будут малоэффективны, если их неправильно закрепить или использовать. От правильной установки зависит удобство и безопасность мастера.

Установка:

Тиски всегда монтируются на прочной, устойчивой поверхности — верстаке или станине.
Оптимальная высота установки — так, чтобы верх губок находился примерно на уровне локтя мастера.
Крепление осуществляется с помощью болтов через специальные отверстия в основании. Важно использовать шайбы, чтобы равномерно распределить нагрузку.
При необходимости устанавливают на поворотную плиту, что позволяет разворачивать деталь без её перестановки.

Эксплуатация:

Заготовка должна располагаться как можно ближе к основанию фиксаторов — это уменьшает риск перекоса, повышает жёсткость фиксации.
Усилие при затяжке винта прикладывается постепенно. Резкие рывки могут привести к повреждению резьбы или сколам губок.
Не допускается использование труб или рычагов для увеличения силы зажима — это приводит к поломке механизма.
Рабочие поверхности нужно содержать в чистоте: наличие стружки или грязи снижает качество фиксации и может повредить деталь.

Техника безопасности

Работа с тисками связана с большими нагрузками, поэтому важно соблюдать правила безопасности:

всегда проверяйте надёжность крепления к верстаку;
используйте защитные очки при сверлении и резке деталей;
не работайте с треснувшими или повреждёнными фиксаторами;
не превышайте усилие затяжки, особенно на чугунных моделях;
при фиксации крупных деталей используйте дополнительные упоры, чтобы снизить нагрузку на механизм;
не допускайте ударов молотком по рукоятке винта — это самая частая причина поломки.

Советы по обслуживанию

смазывайте винтовой механизм машинным маслом — это снижает трение и продлевает срок службы резьбы;
проверяйте крепёжные болты, при необходимости подтягивайте их;
защищайте инструмент от влаги: ржавчина разрушает металл;
периодически очищайте от стружки и пыли.

При интенсивной работе меняйте накладки на губках — это сохранит качество зажима.
