Чем отличается метчик-раскатник от обычного (режущего) и как с ним работать

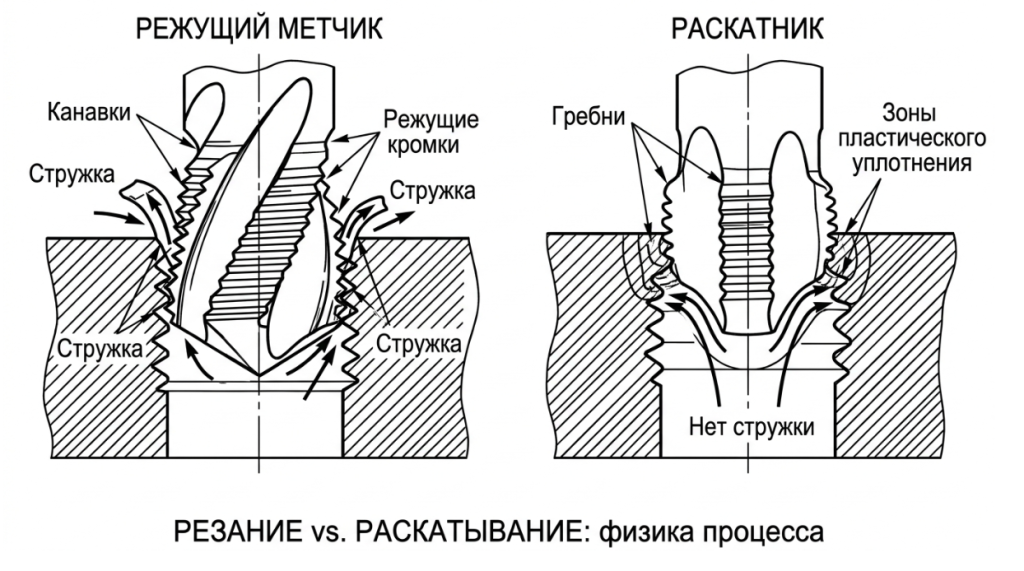

Что такое метчик-раскатник и его принцип действия

Метчик-раскатник (бесстружечный метчик, формующий метчик) — инструмент для нарезания внутренней резьбы методом пластической деформации без снятия стружки. Вместо режущих кромок с канавками у него рабочие гребни-лопасти, которые вдавливают металл в профиль резьбы, уплотняя приповерхностный слой.

При таком формировании сохраняется непрерывность металлических «волокон» вдоль витка, возникает наклёп и локальное упрочнение. Это и есть основа двух главных преимуществ раскатника: более высокой несущей способности резьбы в пластичных материалах и полного отсутствия стружки — со всеми вытекающими последствиями для стабильности процесса в серии.

Обычный режущий метчик снимает профиль резьбы кромками и образует стружку, которую нужно эвакуировать. Для большинства материалов и задач — это стандартный и универсальный выбор. Раскатник же — специализированный инструмент для вязких материалов и серийного производства.

Ключевые отличия раскатника от режущего метчика

«При формовании резьбы всё держится на точном диаметре отверстия. Ошибка в ±0,05–0,1 мм — и либо срываешь профиль, либо завышаешь момент до поломки. Поэтому всегда сначала таблица под раскатывание от производителя, потом сверло.»
— Андрей Белов, инженер-технолог, ТЕМП-БП

Преимущества и недостатки раскатников

К преимуществам относятся следующие. Отсутствие стружки устраняет главную причину аварийных остановов в глухих отверстиях — стружка не заклинивается, не «подбивает» инструмент и не остаётся в детали. Локальное упрочнение поверхности витка повышает несущую способность и усталостную прочность резьбы, что особенно важно в нагруженных соединениях из алюминиевых сплавов и мягких сталей. При правильно подобранном диаметре отверстия и СОЖ ресурс раскатника в серии, как правило, выше, чем у режущего метчика на тех же материалах. Чистота поверхности профиля резьбы высокая — заусенцев нет по определению.

Ограничения: раскатник не работает с хрупкими материалами (чугун, закалённые стали, пористые сплавы) — материал должен иметь запас пластичности для деформации. Процесс требует бо́льшего крутящего момента, чем резание, и жёсткой кинематики — люфт в шпинделе или патроне ведёт к браку. Точность предварительного отверстия критична: узкий допуск по диаметру обязателен. Раскатник не подходит для ремонта уже нарезанной или повреждённой резьбы — нет исходного поля материала для деформации.

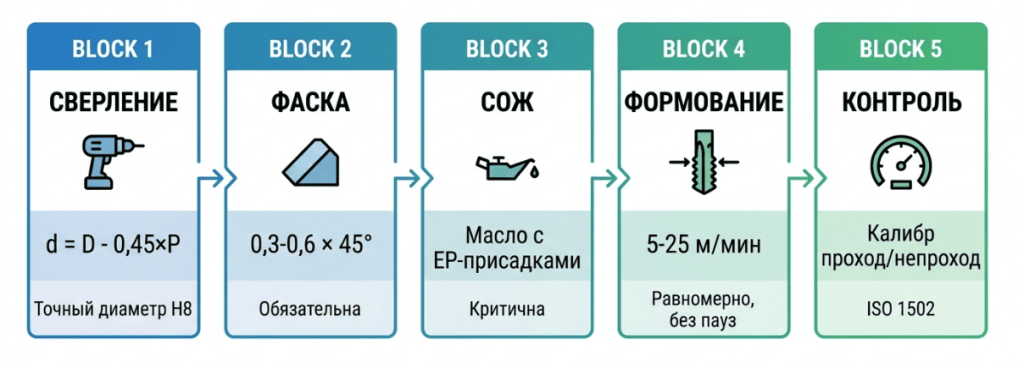

Как работать с метчиком-раскатником: пошаговое руководство

Три параметра определяют стабильность процесса: правильный диаметр предварительного отверстия, качественная СОЖ с EP-присадками и жёсткая соосная кинематика без рывков.

Шаг 1 — Предварительное сверление

Диаметр отверстия под раскатник больше, чем под резание — это принципиально. Упрощённая рабочая формула:

d_N = D − 0,45 × P

где D — номинальный диаметр резьбы (мм), P — шаг резьбы (мм).

Например, для М10×1,5: d_N = 10 − 0,45 × 1,5 = 9,325 мм.

Это ориентировочный расчёт. Точное значение всегда берите из таблицы производителя инструмента — у каждого бренда (Gühring, EMUGE, OSG, VÖLKEL) есть собственные таблицы диаметров под формование для конкретных допусков 6H/6G. Допуск на предсверлённое отверстие — строгий, не шире H8. Качество стенки — не хуже Ra 3,2.

Инструмент для предсверления — сверло по металлу с минимальным биением. Для нержавеющих сталей и вязких сплавов оптимальны сверла HSS-Co или сверла HSSE.

Шаг 2 — Снятие фаски

Перед раскаткой обязательна фаска 0,3–0,6×45° для надёжного и центрированного захода гребней. Без фаски первый виток формируется с перекосом и завышенным моментом. Для снятия фаски используют зенкеры и цековки.

Шаг 3 — Смазка

Смазка при работе с раскатником не опциональна — она критична. Применяют вязкие масла или эмульсии с EP-присадками (крайнее давление). Выбор по материалу:

Подача — внутренняя (через канал инструмента) или струйная непосредственно в зону контакта. Работа «всухую» недопустима.

Шаг 4 — Режимы

Типовые скорости формования (ориентиры; уточняйте по каталогу производителя):

Подача равномерная, без пауз и торможения в резьбе. Для глухих отверстий — плавный реверс сразу после достижения глубины, без остановки в профиле. Рост момента выше типового — сигнал: проверьте диаметр отверстия и состояние СОЖ.

Шаг 5 — Контроль

Калибром «проход/непроход» по всей длине резьбы (по ISO 1502). Равномерный профиль без «рваных» участков визуально. При отклонениях — сначала корректируйте диаметр предсверления (шаг ±0,05 мм), затем состав и подачу СОЖ, в последнюю очередь — скорость.

Когда выбирать раскатник, а когда обычный метчик

Раскатник — правильный выбор, когда: материал вязкий (алюминий, медь, латунь, мягкие и нержавеющие стали до ~40 HRC), производство серийное, важна стабильность процесса без стружки, есть жёсткий станок и возможность обеспечить нужную СОЖ.

Режущий метчик — правильный выбор, когда: материал хрупкий (чугун, отбелённые и закалённые стали), задача единичная или ремонтная, нет возможности обеспечить точный диаметр предсверления под формование, ограничен момент шпинделя.

ТЕМП-БП поставляет метчики ведущих производителей — в ассортименте представлены в том числе бесстружечные раскатники под серийные задачи. Работаем с юридическими лицами, возможна подборка под материал, размер и доступный момент шпинделя.

Типичные проблемы и способы устранения
