Почему при нарезании резьбы возникают дефекты: дробление и срывы

Быстрый ответ: как распознать дефект и что делать прямо сейчас

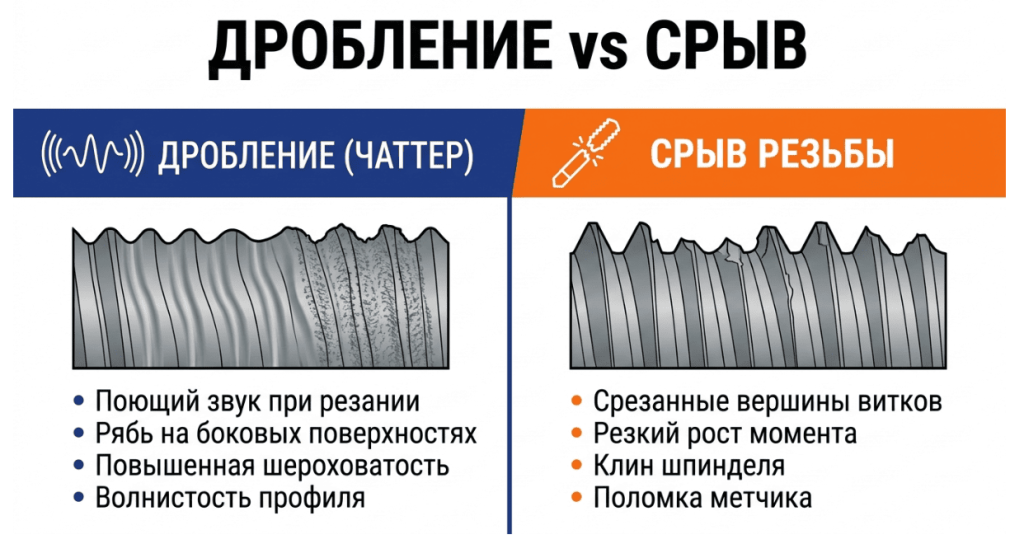

Два главных дефекта при нарезании резьбы — дробление (чаттер) и срыв — различаются по звуку, картине на витках и поведению крутящего момента. Важно не путать их между собой: лечение разное.

Дробление (чаттер, вибрация) проявляется как характерный «поющий» или пульсирующий звук в процессе резания, рябь и волны на боковых поверхностях витков, матовая «рваная» текстура. Шероховатость повышена, местами задиры. Возникает чаще в начале резания и на выходе из отверстия.

Срыв резьбы / поломка метчика — это срезанные или «слизанные» вершины витков, разрывы в основании профиля, клин и внезапный рост крутящего момента вплоть до останова шпинделя, иногда скол или излом метчика.

Немедленные действия при дроблении: снизьте скорость резания на 15–20%, проверьте жёсткость крепления заготовки и патрона, уберите лишний вылет инструмента. При необходимости перейдите на более вязкую смазку или проверьте синхронизацию подачи.

Немедленные действия при срыве: остановите цикл. Проверьте диаметр предварительного отверстия и его соответствие допуску 6H. Осмотрите метчик на износ и сколы, проверьте соосность держателя, смените или добавьте СОЖ (для нержавеющих сталей — масло или MQL, не только водная эмульсия).

Когда немедленно прекратить операцию: резкий нетипичный рост момента, щелчки в процессе резания, видимое выкрашивание витков — всё это сигнал к остановке, диагностике и замене инструмента или держателя.

Быстрый контроль после устранения:

• Визуальный осмотр с лупой ×10: рваные участки, волнистость, задиры
• Калибры GO/NO-GO (6H): пробка GO проходит свободно по всей длине; NO-GO не входит более чем на 2 витка
• Мониторинг момента: без резких скачков в течение всего цикла

Дробление при нарезании: корневые причины и решения

Главная причина дробления — динамическая неустойчивость системы Станок–Приспособление–Инструмент–Деталь (СПИД). Если жёсткость какого-либо звена недостаточна, собственная частота системы снижается и вибрация «подхватывается» на резонансе. Дополнительный вклад — рассогласование подачи и шага резьбы.

Жёсткость системы и оснастка

Типичные сигналы — рябь на боковых поверхностях витков с периодическим характером, меняющаяся шероховатость вдоль глубины, «поющий» тон при резании.

Основные причины потери жёсткости: избыточный вылет метчика или переходников; люфт держателя; слабое или неравномерное крепление заготовки; тонкостенные детали без поддержки; использование жёсткого патрона без компенсации на станке с неточной синхронизацией.

Решения: сократите вылет до минимума, перейдите на короткий держатель. Используйте синхронный режим (rigid tapping, G84) на точном ЧПУ или плавающий патрон с осевой компенсацией там, где есть риск рассогласования. Усильте зажим детали: мягкие кулачки, призматики, поддержка оправкой для тонкостенных заготовок. Целевая уставка биения держателя — не более 0,01–0,02 мм.

Режимы резания

Подача машинного метчика должна точно соответствовать шагу резьбы: если подача задана неверно, витки «смазываются» или «смугляются», момент растёт, возникает дробление. Для синхронного нарезания (G84) подача рассчитывается как произведение шага на обороты шпинделя — именно так ЧПУ синхронизирует движение.

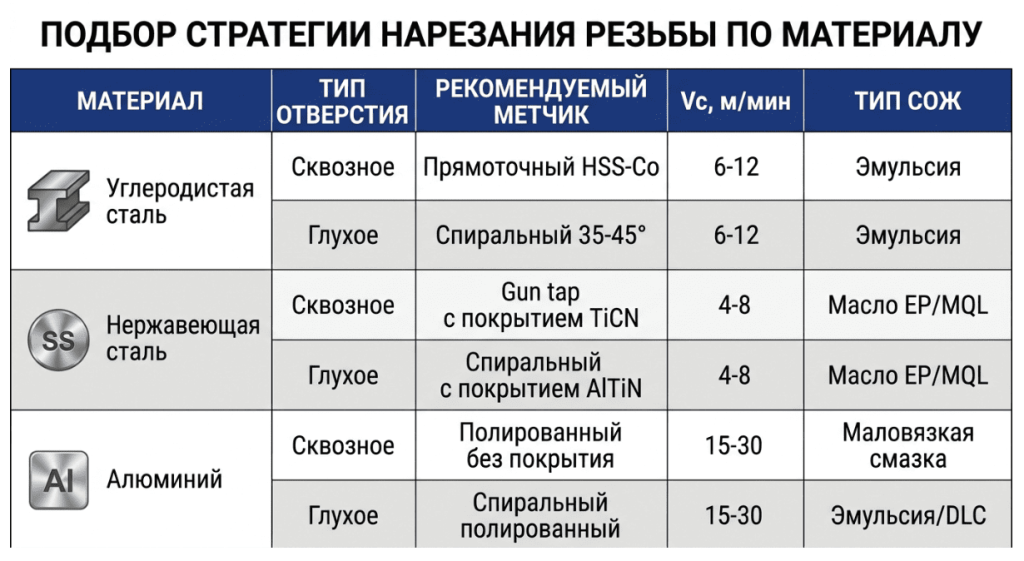

Ориентировочные скорости резания по материалам (Vc, стартовые значения — уточняйте по каталогу производителя инструмента):

При синхронном нарезании (G84) синхронизация подачи и шпинделя жёсткая — это исключает рассогласование. Если точность синхронизации станка вызывает сомнения — применяйте плавающий держатель с осевой компенсацией. Для глухих отверстий допустим прерывистый цикл (peck tapping), если конструкция инструмента это допускает.

Геометрия метчика: для глухих отверстий — спиральные канавки 35–45° (вынос стружки вверх); для сквозных — прямоточный (gun tap) метчик, выталкивающий стружку вперёд. Покрытия TiN/TiCN/AlTiN повышают стабильность на сталях; для алюминия — полированные канавки без покрытия или DLC. Формообразующие (накатные) метчики снижают риск дробления, но критичны к точности диаметра отверстия и качеству смазки.

Срыв резьбы и поломка метчика: корневые причины и профилактика

Срыв возникает в первую очередь из-за неверного диаметра предварительного отверстия, недостаточной или неподходящей СОЖ, изношенного инструмента и несоосности. Контроль этих четырёх факторов радикально снижает риск аварийных остановок.

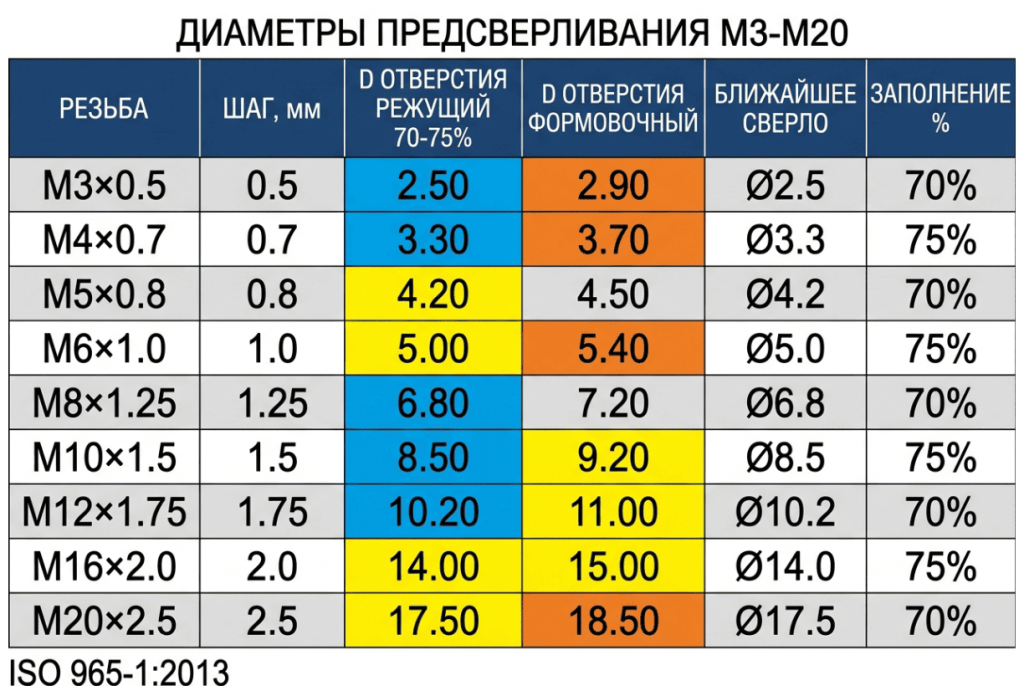

Диаметр отверстия и процент заполнения резьбы

Слишком маленькое отверстие даёт чрезмерный крутящий момент и срыв или излом; слишком большое — «слизанные» вершины витков и недобор профиля. Рабочий диапазон заполнения для большинства применений — 65–75%, что обеспечивает баланс прочности резьбы и крутящего момента.

Точные значения диаметров предсверливания для наиболее распространённых метрических резьб при 70–75% заполнении всегда уточняйте в таблицах производителя инструмента.

Ключевое правило: диаметр под формовочный (накатной) метчик больше, чем под режущий. Меньшее отверстие резко увеличивает момент и ведёт к поломке. Нормативная справка по допускам внутренней метрической резьбы: ISO 965-1:2013, ISO 965-2:1998.

СОЖ, износ инструмента и соосность

Смазка снижает трение и момент. Её отсутствие или неподходящий тип — прямой путь к перегреву, налипанию и срыву, особенно на нержавеющих сталях и титане.

Ориентиры по выбору СОЖ:

Соосность держателя критична: целевая уставка биения — не более 0,02 мм. При риске несинхронности — плавающий держатель с осевой компенсацией. Для предварительного сверления рекомендуются сверла HSS-Co и HSSE — точность отверстия напрямую влияет на стабильность нарезания резьбы. После сверления для снятия фаски применяются зенкеры и цековки.

Контроль качества: калибры, допуски и критерии приёмки

Контроль — обязательный этап: дефект, выявленный на детали, обходится на порядок дешевле, чем дефект, обнаруженный на сборке или в эксплуатации.

Методы контроля: визуальный осмотр с лупой ×10 (рваные участки, волнистость, задиры, срезанные вершины витков); проверка калибрами GO/NO-GO по допуску 6H — пробка GO проходит свободно по всей длине, NO-GO не входит более чем на 2 витка; магнитная дефектоскопия для локализации внутренних дефектов без разрушения детали; мониторинг крутящего момента в процессе цикла.

Критерии приёмки первой детали: профиль витка соответствует заданному допуску; отсутствие «поющего» звука и вибраций во время нарезания; момент без резких скачков на протяжении всего цикла.

Критерии приёмки серии: выборочная проверка калибрами через заданный интервал (например, каждые 50–100 деталей); контроль износа метчика и замена по регламенту карты операции; ведение записей о режимах, СОЖ, ресурсе инструмента и динамике момента.

Источники

• ISO 965-1:2013, ISO 965-2:1998 — допуски метрических резьб
• DIN 371, DIN 376 — машинные метчики
