Как выбрать метчик: практическое руководство по машинным, спиральным и бесстружечным типам
«Хороший выбор метчика начинается с постановки задачи: тип отверстия, материал и требования к процессу. Бренд и цена важны, но решают не они — решает стабильность стружкоотвода, корректный диаметр предсверления и предсказуемость в серии.»

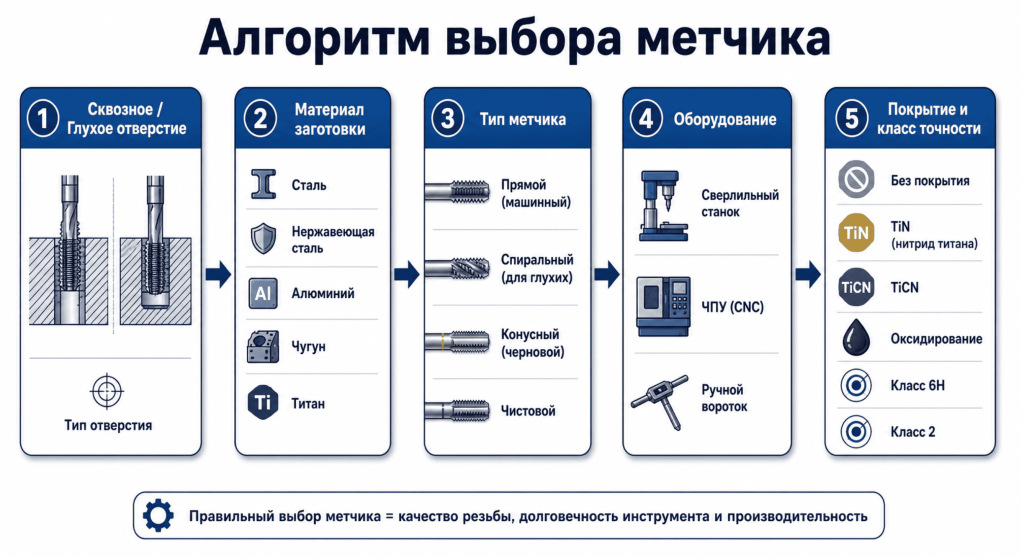

Быстрый выбор: нужен метчик — что взять?
Для сквозных отверстий берите машинный метчик с прямой канавкой или со спиральной подточкой (gun-nose). Для глухих — метчики со спиральными канавками 35–45°. Для вязких материалов при наличии станка и СОЖ часто выгодны бесстружечные метчики (раскатники).
Шаг 1. Тип отверстия:
- Сквозное — прямая канавка или машинный gun-nose (отвод стружки вперёд).
- Глухое — спиральные канавки (отвод назад). В пластичных материалах можно рассмотреть раскатку.
Шаг 2. Материал заготовки:
- Хрупкие (чугун, оловянные бронзы) — прямая канавка, средняя скорость, малая или нулевая спираль.
- Вязкие / липкие (нержавеющие стали, алюминий, латунь, медь) — спираль 35–45°, полированные канавки; раскатники — при достаточной пластичности; обязательна эффективная смазка.
- Конструкционные углеродистые — универсальные машинные HSSE, спираль 10–30°.
Шаг 3. Требования процесса:
Точность (например, поле допуска 6H), шаг (стандартный / мелкий), способ (ручной / дрель / станок, в идеале ЧПУ), доступ к СОЖ, серия / единичное производство. В серии на станке — машинные геометрии под материал, покрытия TiN / TiCN / TiAlN.
Если вибрация или «рваная» стружка появляются уже на входе, проверьте диаметр предсверления, фаску (снятие заусенца), соосность и качество СОЖ. Это дешевле, чем менять марку инструмента.
Ключевые виды метчиков и когда их применять
Машинные с прямой канавкой / спиральной подточкой — для сквозных отверстий; со спиральными канавками — для глухих; бесстружечные — когда материал пластичен и есть контроль предсверления и смазки.
Термины:
- Спиральная подточка (gun-nose, spiral point) — геометрия фаски, выталкивающая стружку вперёд, без винтовых канавок.
- Спиральные канавки — винтовые пазы 25–45°, уводящие стружку назад.

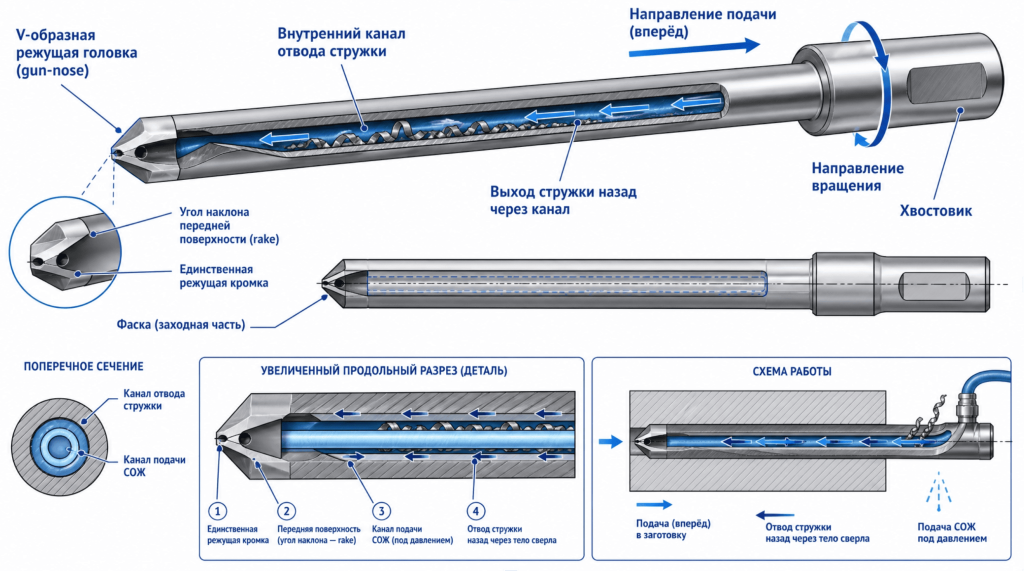

Машинные метчики с прямой канавкой и со спиральной подточкой (gun-nose)
Для сквозных отверстий в сталях и чугунах берите машинный метчик с прямой канавкой или gun-nose — он выталкивает стружку вперёд и стабильно работает в серии.
- Что это: прямая канавка; у gun-nose — специальная фаска, которая дробит и выталкивает стружку вперёд.
- Когда: сквозные отверстия, углеродистые и низколегированные стали, чугун; серийная нарезка на станке.
- Плюсы: стабильность цикла, стойкость, более высокие скорости; gun-nose — меньше закусываний на выходе.
- Минусы: не для глухих отверстий (риск забивания), чувствительны к налипанию на вязких материалах без смазки.

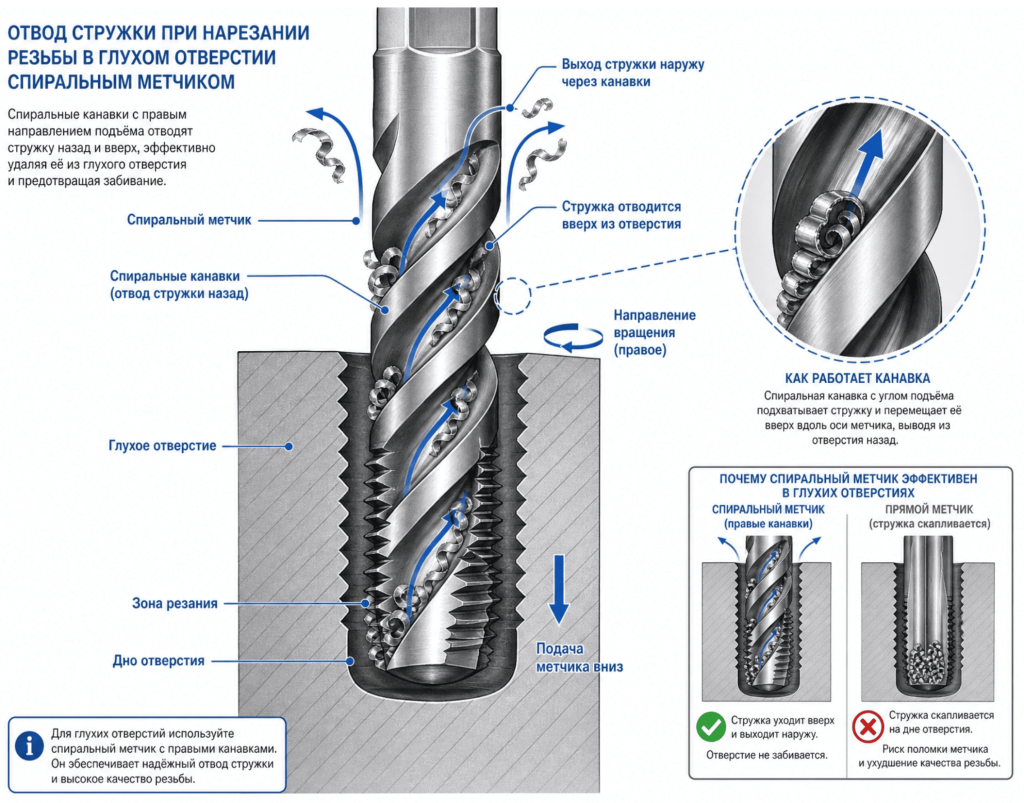

Спиральные метчики (винтовые канавки) для глухих отверстий
Для глухих отверстий выбирайте метчики со спиральными канавками 25–45° — они уводят стружку назад, дают чистую внутреннюю резьбу до дна и особенно полезны на вязких сплавах.
- Что это: винтовые канавки 25–45°, эвакуация стружки назад.
- Когда: глухие отверстия, вязкие материалы (нержавейка, алюминиевые сплавы, медь / латунь).
- Плюсы: чистый профиль резьбы без «птичьих гнёзд», меньше обрывов; хорошо работают при корректной СОЖ.
- Минусы: выше цена; чувствительны к перегреву при недостатке смазки / охлаждения.

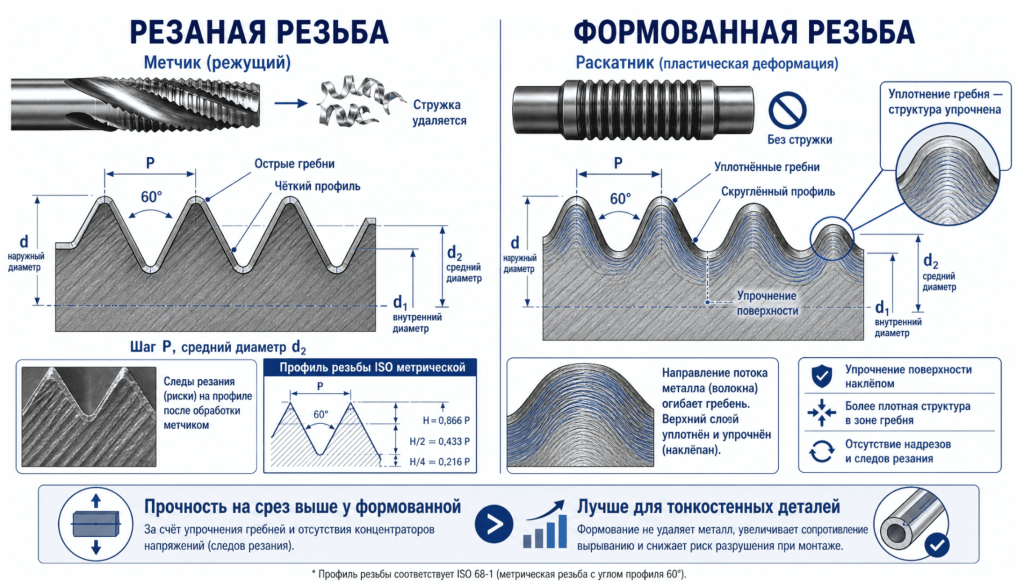

Бесстружечные метчики (раскатники)
Раскатники формируют резьбу без стружки за счёт холодной деформации и дают прочный профиль при условии пластичного материала, точного предсверления и эффективной смазки.
- Что это: формообразование резьбы давлением (наклёп), без резания и без стружки.
- Когда: пластичные материалы (алюминий, медь, мягкие стали, некоторые нержавеющие с высокой пластичностью); на станке, с контролируемой СОЖ. Применимы и для сквозных, и для глухих отверстий при соблюдении глубины и диаметра предсверления.
- Плюсы: нет стружки, более плотный и прочный профиль резьбы, высокий ресурс, высокая скорость.
- Минусы: ограничения по материалу (хрупкие — нельзя), выше крутящий момент, жёсткие требования к диаметру предсверления и смазке.
Для раскатки диаметр предварительного отверстия подбирается по таблицам производителя; допуски жёсткие, иначе риск закусывания. Производственные руководства прямо подчёркивают зависимость ресурса и крутящего момента от точности предсверления и качества смазки.
Для нержавейки с высокой пластичностью применяют HSSE-PM раскатники и активные масла с EP-присадками; всухую — нельзя.
Сводное сравнение и подбор по материалам / отверстиям / стружке
Сквозные — прямая / gun-nose; глухие — спиральные; пластичные материалы и серия — рассматривайте раскатку. Покрытие и материал метчика подбирайте под заготовку и режим.
Таблица выбора метчика под задачу
| Тип метчика | Принцип работы | Отвод стружки | Тип отверстия | Материалы | Преимущества | Ограничения | СОЖ / покрытие |
|---|---|---|---|---|---|---|---|
| Прямая канавка | Резание | Вперёд (при сквозном) | Сквозное | Стали, чугун | Простота, универсальность на станке | Не для глухих, риск забивания | Эмульсия; TiN / TiCN по стали |
| Спиральная подточка (gun-nose) | Резание с дроблением стружки | Вперёд | Сквозное | Стали, чугун | Стабильность в серии, меньше закусываний | Плохо в глухих | Эмульсия / масло; TiN / TiCN |
| Спиральные 25–30° | Резание | Назад | Глухое | Углеродистые стали | Чистая резьба, контроль стружки | Чувствительны к перегреву | Эмульсия; TiN / TiCN |
| Спиральные 40–45° | Резание | Назад | Глухое | Нержавейка, Al, Cu | Лучше на вязких, полированные канавки | Выше цена, нужен хороший отвод тепла | Интенсивная смазка; TiCN / TiAlN |
| Бесстружечные (раскатные) | Формование давлением | Стружки нет | Сквозное / глухое | Пластичные материалы | Нет стружки, высокая прочность резьбы | Нужен точный диаметр предсверления и смазка; высокий момент | Активные масла / эмульсии; часто без покрытия |
Выводы по материалам:
- Нержавейка: спираль 35–45°, HSSE / HSSE-PM, TiCN / TiAlN, активная СОЖ.
- Чугун: прямая канавка или gun-nose, средние скорости, TiN / TiCN.
- Алюминий: спираль 35–45° с полировкой канавок или раскатка; без покрытия либо TiB₂ / TiN; качественная смазка.
Ключевые параметры: резьба, размер, сверло, точность, материал, стандарты
Определите тип резьбы (M / UNC / UNF / G / NPT), поле допуска внутренней резьбы (например, 6H), шаг, затем подберите диаметр предсверления (для резания или раскатки) и проверьте совместимость хвостовика с патроном (DIN 371 / 376). Режимы и СОЖ — по материалу и геометрии.
- Типы резьб: метрическая M (шаг стандартный / мелкий), дюймовая UNC / UNF, трубные G / Rp / NPT.
- Комплектные ручные метчики: № 1 черновой, № 2 чистовой (иногда № 3 доводочный) — уместны при ручных работах, ремонте, малых партиях.
- Маркировка / стандарты: ISO 529 (основные размеры), DIN 371 / 376 / 374 (хвостовики и длины), обозначение шага, фаски (B / C), поле допуска внутренней резьбы (например, 6H).
- Оборудование / режимы: на станке — синхронизированная подача, равная шагу резьбы, реверс по стратегии; соосность и фаска входа обязательны.
Размер и сверло под М3–М16 (быстрый подбор)
Используйте таблицу ниже. Например, диаметр сверла под М10 (стандартный шаг, резание) — 8.5 мм; для раскатки ориентир — 8.9–9.0 мм (уточняйте по каталогу производителя для вашего материала).
| Номинал | Шаг (станд.) | Сверло (резание), мм | Сверло (раскатка), мм (ориентир) | Примечание |
|---|---|---|---|---|
| M3 | 0.5 | 2.5 | 2.7–2.75 | Раскатка — по таблице производителя |
| M4 | 0.7 | 3.3 | 3.5–3.6 | Контроль калибром 6H |
| M5 | 0.8 | 4.2 | 4.4–4.5 | Материал влияет на выбор |
| M6 | 1.0 | 5.0 | 5.2–5.3 | СОЖ обязательна; для раскатки уточняйте по материалу и 6H |
| M8 | 1.25 | 6.8 | 7.1–7.2 | Глубокие — проверьте эвакуацию стружки |
| M10 | 1.5 | 8.5 | 8.9–9.0 | Частая ошибка: 8.4 вместо 8.5 → момент ↑, ресурс ↓ |
| M12 | 1.75 | 10.25 | 10.7–10.8 | Рекомендована эмульсия / масло |
| M16 | 2.0 | 14.0 | 14.5–14.7 | Следите за моментом |
Для мелкого шага (например, M10×1.25) и раскатки используйте таблицы производителя (OSG, Emuge, YG-1) для вашего материала и поля допуска.
Формула диаметра предсверления при резании: диаметр отверстия ≈ Dном − P (пример: M10×1.5 → 10 − 1.5 = 8.5 мм).
Материал и покрытие метчика, стандарты хвостовика
HSS — базовый вариант; HSSE (кобальт 5–8 %) — лучше для нержавейки и жаропрочных; HSSE-PM — максимум стойкости в серии; покрытия подбирайте под тепловую нагрузку и липкость материала.
- Материалы: HSS (Р6М5), HSSE (кобальт 5–8 %), HSSE-PM (порошковая сталь). Твердосплавные метчики — нишевое решение (нестабильны к ударам, требовательны к соосности).
- Покрытия:
- TiN — универсальный старт по сталям и чугунам, средние температуры.
- TiCN — выше твёрдость и износостойкость, хороший выбор для нержавейки и вязких материалов при смазке.
- TiAlN / AlTiN — высокая термостойкость; эффективны при повышенных температурах, часто с меньшей зависимостью от СОЖ.
- Steam-oxide (оксидирование паром) — оксидная плёнка для удержания смазки на HSS / HSSE.
- Хвостовики / посадки: DIN 371 (усиленные, малые диаметры), DIN 376 (обычные), DIN 374 (длинные); квадрат под вороток; совместимость с патронами для метчиков (жёсткие / компенсационные).
| Покрытие | Рекомендуемые материалы | Особенности режима | Ключевое преимущество |
|---|---|---|---|
| TiN | Стали, чугун | Средние Vc, эмульсия | Универсальность, сниженное трение |
| TiCN | Нержавейка, вязкие сплавы | Ниже Vc, активная смазка | Износостойкость, стойкость к налипанию |
| TiAlN / AlTiN | Высокопрочные стали | Повышенные температуры, контролируемое охлаждение | Термостойкость, длительный ресурс |
| Steam-oxide | HSS / HSSE для сталей | Эмульсия или масла | Лучшее удержание смазки |
«Для нержавейки из практики стартую с HSSE-PM + TiCN или TiAlN и спиралью 35–45°. Если процесс нестабилен — возвращаюсь к TiCN и усиливаю смазку, а не „гоню" скорость.»
| Стандарт | Применение | Диапазон диаметров |
|---|---|---|
| DIN 371 | Усиленный хвостовик, малые диаметры | М3–М8 |
| DIN 376 | Обычный хвостовик | М8–М24 |
| DIN 374 | Длинные метчики | Специальные |
Практические советы: ошибки, режимы, ручной vs станок
Большинство проблем — от неверного предсверления, ошибки в типе метчика под отверстие, плохой СОЖ и несоосности. Лечится таблицей диаметров, корректной геометрией, правильным патроном и смазкой.
| Проблема | Признак | Причина | Что делать |
|---|---|---|---|

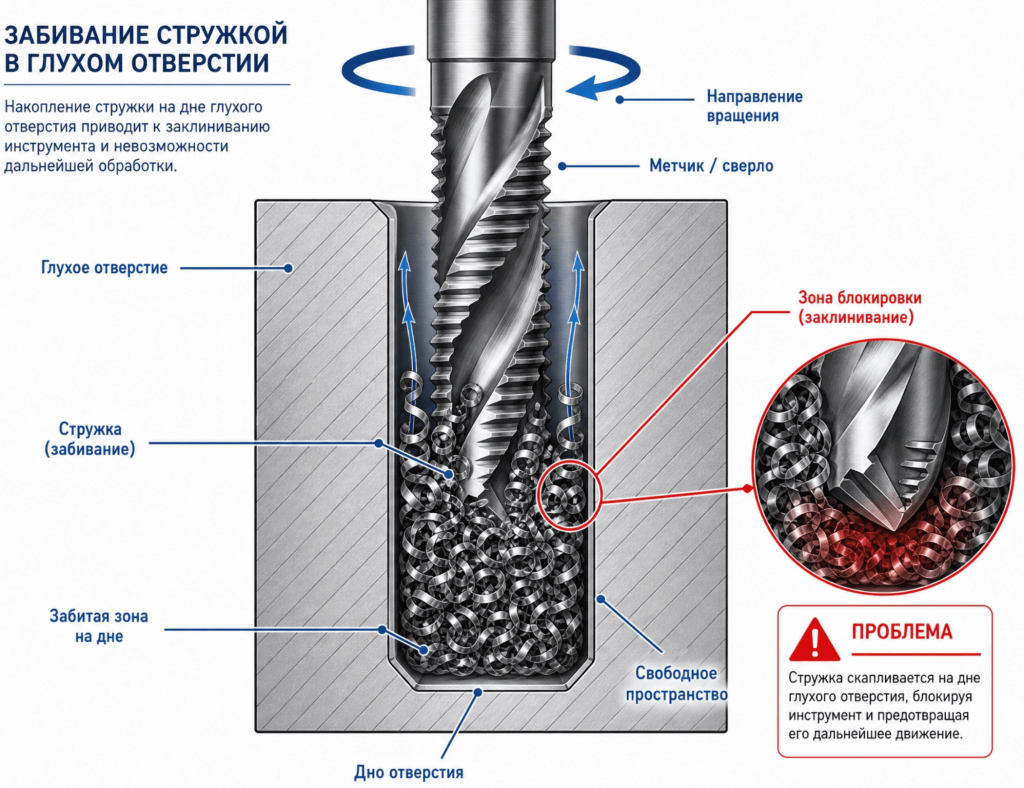

| Забивание стружки в глухом | Скрипы, «птичьи гнёзда» | Неверный тип (прямая / gun-nose в глухом) | Поставить спираль 35–45° или раскатку; обеспечить смазку; проверить фаску |
| Непроход калибра 6H | «Непроход» | Малый диаметр предсверления | Сверло по таблице (резание) или увеличить до ориентира для раскатки; повторный прогон |
| Обрыв на входе | Хруст, сколы | Нет фаски / несоосность | Снять фаску; выровнять ось; компенсирующий патрон |
| Быстрый износ в нержавейке | Потускнение, заусенцы | Неверное покрытие / материал | HSSE / HSSE-PM + TiCN / TiAlN; активная СОЖ |
| Высокий момент при раскатке | «Затык» шпинделя | Пережат диаметр предсверления / сухо | Увеличить предсверление до ориентира; добавить EP-масло |
Ручной / машинный метчик
Можно ли машинный метчик вручную? Да, при жёстком контроле соосности и аккуратном реверсе. Лучше вороток с трещоткой, без ударных нагрузок.
На станке — ориентиры по Vc (резание):
- Сталь 20: 8–15 м/мин
- Нержавейка: 5–12 м/мин
- Алюминий: 20–40 м/мин
- При раскатке — обычно выше
Реальные значения — по каталогам под конкретную геометрию и материал.
Патроны и держатели
- Жёсткий патрон — для стабильных условий, синхронизированная подача.
- Компенсирующий — гасит осевые расхождения, повышает стабильность в серии.
- С предохранительной муфтой — защита от удара в дно и перегруза (особенно в ремонте и на сверлильных станках).
«Переход с жёсткого на компенсирующий патрон плюс правильное покрытие дал рост ресурса более чем вдвое и полностью убрал обрывы на входе.»
Режимы резания
Формула расчёта оборотов:
n = (1000 × Vc) / (π × D)где: n — частота вращения, об/мин; Vc — скорость резания, м/мин; D — диаметр метчика, мм.
| Материал | Vc (м/мин) | Подача | СОЖ |
|---|---|---|---|
| Сталь 20 | 8–15 | ≈ шаг | Эмульсия 6–8 % |
| Нержавейка | 5–12 | ≈ шаг | Активные масла / эмульсия с EP |
| Алюминий | 20–40 | ≈ шаг | Масло или эмульсия 6 % |
| Чугун | 8–12 | ≈ шаг | Минимальная или всухую |
| Медь / латунь | 15–25 | ≈ шаг | Лёгкая смазка |
Для раскатки скорости обычно выше на 20–30 %.
Мифы и факты
- Миф: «Раскатники подходят для любых отверстий без ограничений».
Факт: работают и в глухих, и в сквозных, но только при соблюдении диаметра предсверления и смазки; контроль глубины обязателен, а хрупкие материалы исключены. - Миф: «Раскатник можно без охлаждения».
Факт: для нержавейки и вязких материалов активные масла обязательны; всухую — нельзя.
