Электроэрозионная обработка металла: что это, принцип действия и виды

Что такое электроэрозионная обработка

Электроэрозионная обработка (ЭЭО) — метод обработки токопроводящих металлов, при котором материал снимается не резцом, а серией электрических разрядов. Между электродом-инструментом и заготовкой формируется искровой промежуток в диэлектрической среде. Каждый разряд локально расплавляет и испаряет микрочастицы металла, не создавая никакого механического контакта и, соответственно, никакого усилия резания.

Это принципиально отличает ЭЭО от всех традиционных методов обработки — точения, фрезерования, сверления. Там, где сверло или метчик упираются в предел твёрдости материала, ЭЭО работает стабильно — потому что твёрдость заготовки на скорость разряда не влияет. Именно поэтому технология незаменима при обработке закалённых сталей до HRC 65–70, твёрдых сплавов типа ВК8, жаропрочных никелевых и титановых сплавов.

Принцип работы

Рабочая зона электроэрозионного станка находится в ванне с диэлектрической жидкостью — деионизированной водой (для проволочных станков) или специальным маслом (для прошивочных). Заготовка подключается к положительному полюсу источника тока (анод), электрод-инструмент — к отрицательному (катод). Между ними поддерживается строго заданный микрозазор в десятки микрометров.

Источник питания подаёт короткий импульс — диэлектрик пробивается, в зазоре формируется плазменный канал с температурой в тысячи градусов. Под действием этой плазмы микрочастица металла мгновенно плавится и испаряется. Диэлектрическая жидкость гасит разряд и вымывает продукты эрозии (шлам). Затем следует пауза, зазор восстанавливается — и цикл повторяется тысячи раз в секунду. ЧПУ управляет траекторией электрода, поддерживает стабильный зазор и корректирует режимы в зависимости от текущего состояния процесса.

Точность обработки на современных станках — до 2–5 мкм на чистовых режимах, шероховатость поверхности Ra 0,1–0,8 мкм.

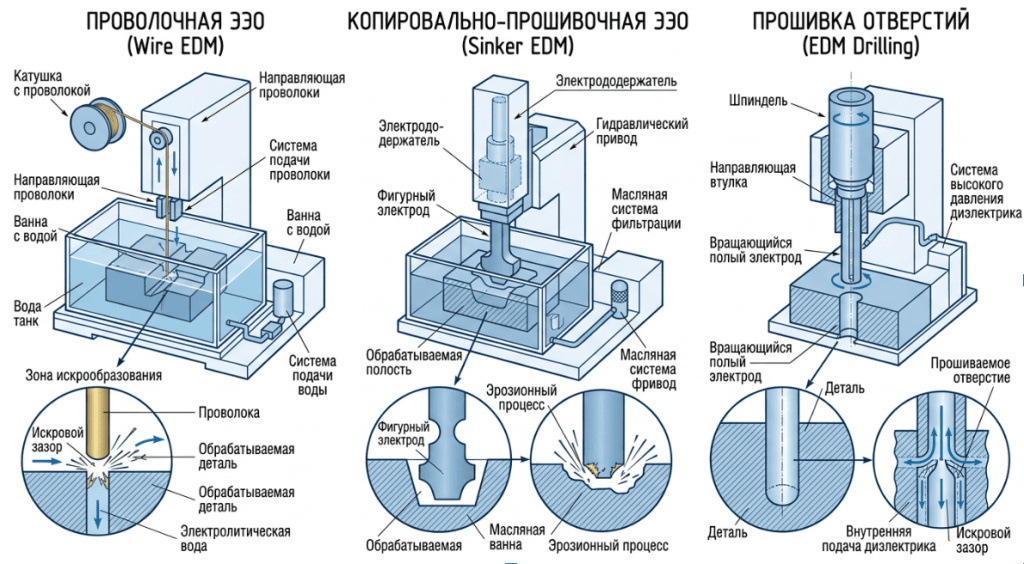

Основные виды ЭЭО

В промышленности применяют три базовых типа оборудования, каждый из которых закрывает свой класс задач.

Проволочно-вырезная обработка — тонкая латунная, молибденовая или покрытая цинком проволока непрерывно движется через зону резки в деионизированной воде, вырезая заданный контур с точностью до ±2–5 мкм. Метод незаменим для изготовления штампов, пуансонов, фильер, шестерён, деталей с острыми внутренними углами. Минимальный внутренний радиус — от 0,05–0,1 мм в зависимости от диаметра проволоки.

Копировально-прошивочная обработка — объёмный электрод из графита или меди «прожигает» свой негативный отпечаток в заготовке в масляном диэлектрике. Применяется для формирования глубоких полостей пресс-форм, карманов штампов, закрытых внутренних контуров, куда фреза или борфреза физически не достанет. Графитовые электроды хорошо подходят для быстрого съёма на черновых режимах, медные — для точной деталировки и финишной обработки.

Прошивка отверстий — полый вращающийся электрод прожигает отверстия диаметром от 0,1 мм в любом токопроводящем материале, включая закалённые стали и твёрдые сплавы. Технология используется там, где обычное сверло не справляется с твёрдостью или геометрией: охлаждающие каналы в штампах, точечные отверстия в жаропрочных деталях.

Сравнительная таблица Wire EDM vs Sinker EDM

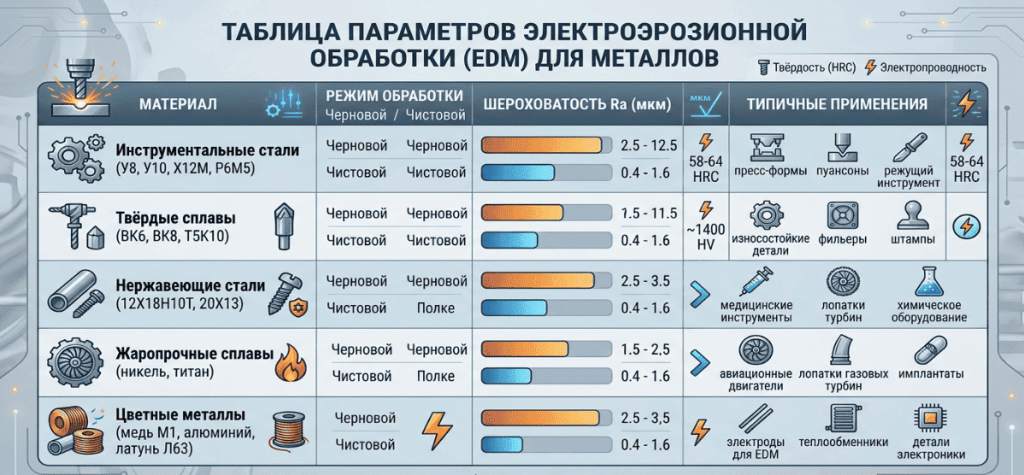

Какие материалы поддаются электроэрозионной обработке

Единственное ограничение метода — материал должен проводить электрический ток. В остальном ЭЭО работает с любыми металлами и сплавами вне зависимости от их твёрдости, хрупкости или вязкости.

Инструментальные и быстрорежущие стали (У8, У10, Х12М, Х12МФ, Р6М5, 9ХС) — один из основных классов заготовок для ЭЭО: это именно те материалы, из которых делают сверла HSS-Co, сверла Р6М5 и сверла Р18. Понимание свойств этих сталей важно и для подбора режимов ЭЭО: они хорошо обрабатываются, но требуют контроля белого слоя на финишных режимах.

Твёрдые сплавы (ВК6, ВК8, Т5К10, Т15К6) — низкая электропроводность требует коротких импульсов и интенсивной промывки. Карбиды чувствительны к тепловому удару, поэтому при черновой обработке важно не допустить термотрещин. Из сплава ВК8 изготавливают в том числе сверла ВК8 — твёрдосплавный инструмент для обработки чугуна и цветных металлов.

Нержавеющие стали (12Х18Н10Т, 14Х17Н2, 20Х13) — низкая теплопроводность и склонность к образованию подгаров требуют усиленной промывки и умеренных энергий импульса.

Жаропрочные и тугоплавкие сплавы. Низкая проводимость и склонность к термошоку требуют осторожных черновых режимов и тщательной фильтрации диэлектрика: титановый шлам «липкий» и быстро засоряет систему.

Цветные металлы — медь М1/М2, алюминий, латунь Л63, бронза БрАЖ9-4. Высокая проводимость меди позволяет работать на более высоких энергиях; алюминий обрабатывается легко, но требует чистого диэлектрика из-за склонности к налипанию.

Где применяется ЭЭО: отрасли и типовые задачи

Инструментальное производство — самая массовая область применения. ЭЭО используется при изготовлении полостей пресс-форм для литья пластмасс и цветных металлов, матриц и пуансонов штампов, режущих профилей для производства метчиков, развёрток, зенкеров и цековок. Технология позволяет формировать острые внутренние углы и сложные рельефы, недоступные для механического инструмента.

Авиакосмическая и энергетическая отрасль — обработка жаропрочных никелевых и титановых сплавов, формирование охлаждающих каналов и отверстий в лопатках турбин, изготовление деталей камер сгорания двигателей. Всё это — материалы и геометрии, с которыми стандартные сверла HSS и сверла HSSE работают на пределе или не справляются вовсе.

Медицинская промышленность — хирургический инструмент, зубные импланты, детали кардиостимуляторов и протезов. Требования к точности и чистоте поверхности здесь максимальные: Ra 0,1–0,2 мкм достигается именно на финишных проходах ЭЭО.

Автомобилестроение — серийное производство форсунок, деталей топливных насосов, коробок передач. ЭЭО обеспечивает повторяемость размеров в пределах ±5 мкм на крупных партиях, что недостижимо при механической обработке закалённых деталей.

Микроэлектроника и MEMS — прорезка микроканалов, изготовление прецизионных матриц, обработка подложек. ЭЭО работает с золотом, вольфрамом, молибденом — материалами, которые либо слишком мягкие, либо слишком твёрдые для традиционного инструмента.

Преимущества и недостатки электроэрозионной обработки

К неоспоримым преимуществам технологии относятся следующие:

• Отсутствие механического контакта: силовые деформации и вибрации исключены, что критично при обработке тонкостенных деталей и хрупких сплавов.
• Независимость от твёрдости — ЭЭО одинаково обрабатывает мягкую медь и вольфрам твёрдостью 70 HRC.
• Геометрическая свобода: острые внутренние углы, глубокие узкие пазы, замкнутые контуры и внутренние полости — всё это без переустановки и дополнительного инструмента.
• Высокая точность и повторяемость: для Wire EDM — ±2–5 мкм, для Sinker EDM — ±5–20 мкм.

Среди недостатков принципиально важны три:

• Низкая скорость съёма материала: ЭЭО в разы медленнее фрезерования при большом объёме съёма, поэтому для черновых операций на простых материалах она экономически нецелесообразна.
• Образование термоповреждённого «белого слоя» (recast layer) толщиной 2–20 мкм в зависимости от режима — он может содержать микротрещины и требует контроля или удаления на ответственных деталях.
• Метод работает только с токопроводящими материалами: керамика, стекло, пластик и диэлектрические композиты недоступны.

ЭЭО и традиционный режущий инструмент: когда что выбирать

Электроэрозионная обработка не конкурирует с традиционным инструментом, а дополняет его там, где механические методы достигают предела. Понимание этой границы — ключ к правильному выбору технологии.

Сверление твёрдых и вязких материалов стандартными сверлами HSS-G или HSS-R эффективно до твёрдости порядка 35–40 HRC. При более высокой твёрдости стойкость инструмента резко падает, и ЭЭО-сверление (супердрель) становится экономически оправданным. Для промежуточных случаев — закалённые стали до 55–58 HRC — хорошей альтернативой служат твёрдосплавные сверла ВК8 или конусные сверла.

Нарезание резьбы метчиками в закалённых деталях невозможно без предварительного отжига или применения специализированного твёрдосплавного инструмента. Если деталь нельзя отжигать — ЭЭО-прошивка является единственным технологически верным решением для формирования резьбовых карманов. Аналогично с формированием внутренних пазов и фасок: там, где зенкер или цековка не достают из-за твёрдости материала или геометрических ограничений, Sinker EDM формирует нужный профиль точно и повторяемо.

Важно понимать, что после ЭЭО поверхность нередко требует финишной доработки — снятия белого слоя абразивными методами. Для этих операций применяется абразивная оснастка: шлифовальные круги и диски позволяют убрать термоповреждённый слой и вывести нужную шероховатость после электроэрозионной обработки.

«На практике вопрос "ЭЭО или механика?" решается просто: смотришь на твёрдость материала и геометрию. Если деталь уже закалена и нужен острый внутренний угол или глубокий карман — даже не обсуждается, берёшь ЭЭО. Если материал мягкий и геометрия открытая — фреза или сверло сделают это быстрее и дешевле. Проблемы начинаются, когда технолог пытается сверлить закалку стандартным HSS или нарезать метчиком резьбу в 60 HRC. Инструмент ломается, деталь в брак, время потеряно. Правильный выбор метода на входе экономит больше, чем любая оптимизация режимов.»

— Андрей Белов, инженер-технолог ТЕМП-БП, опыт в металлообработке 20+ лет

Безопасность и экологические аспекты

При эксплуатации ЭЭО-оборудования необходимо соблюдать ряд обязательных требований. Масляный диэлектрик (Sinker EDM) имеет температуру вспышки — её превышение создаёт риск пожара, поэтому рядом со станком должна быть система пожаротушения, а зона обработки — принудительно вентилироваться. Деионизированная вода (Wire EDM) должна поддерживаться в заданных пределах проводимости: загрязнённый диэлектрик нестабилизирует разряд и снижает точность. Продукты эрозии — шлам — содержат мелкодисперсные металлические частицы и требуют регулярной фильтрации и утилизации согласно нормативам обращения с промышленными отходами.

ЭЭО vs ЭХО: в чём разница

Электрохимическая обработка (ЭХО) — близкий по идеологии, но принципиально иной метод: материал удаляется не разрядом, а анодным растворением в электролите. ЭХО не создаёт термоповреждённого слоя, что является её главным преимуществом. Однако она уступает ЭЭО в точности геометрии — особенно при формировании острых углов и узких пазов, где анодное растворение «скругляет» кромки. ЭЭО предпочтительна там, где нужна точная геометрия и работа с твёрдыми сплавами; ЭХО — там, где важна высокая производительность и недопустим термоповреждённый слой (например, при снятии заусенцев на ответственных деталях).

Полярность, износ электрода и контроль белого слоя

В Sinker EDM выбор полярности определяет баланс между скоростью съёма и износом электрода. В стандартном включении заготовка подключается к аноду (+), электрод — к катоду (−): это обеспечивает направленный съём материала с заготовки. Изменение полярности на обратную ускоряет эрозию, но значительно увеличивает износ электрода — такой режим применяется в специфических задачах. В Wire EDM износ проволоки несущественен, поскольку она постоянно обновляется из бобины.

«Белый слой» (recast layer) — тонкий термоповреждённый слой на поверхности детали — является неизбежным следствием ЭЭО. На черновых режимах его толщина достигает 10–20 мкм, на финишных — снижается до 2–5 мкм. Для его контроля и устранения используют:

• снижение энергии импульса и длительности на финишных проходах;
• добавление 1–2 дополнительных чистовых проходов с минимальными параметрами;
• при необходимости — механическое удаление абразивным инструментом с припуском 4–6 мкм.

Типичные неисправности и способы устранения

Карточка быстрых параметров
