Расшифровка маркировки сверл по металлу: что означают HSS, R, G, Co, TiN

HSS — расшифровка и особенности быстрорежущей стали

HSS расшифровывается как High-Speed Steel — быстрорежущая сталь. Это сплав легированных сталей с карбидообразующими элементами: вольфрамом, молибденом, ванадием. Задача — сохранять твердость при нагреве, держать кромку и работать на повышенных скоростях резания. Смысл в стабильном процессе: предсказуемый износ, чистый срез, ровная стенка отверстия.

Согласно ISO 4957, инструменты из HSS-стали имеют твердость 62–64 HRC, что обеспечивает превосходную прочность по сравнению с углеродистыми и даже некоторыми высоколегированными сплавами.

Классические типы вроде AISI M2 / Р6М5 применяют как универсальную базу под углеродистые и легированные стали, чугун и цветные сплавы. Важен баланс: вязкость основы против твердости карбидной фазы. На ручных дрелях и универсальных станках такой материал прощает огрехи центровки и подач, но требует корректных оборотов и смазки — особенно в «липких» материалах.

Кейс из практики. Участок сверлил 45-ю сталь разнокалиберными «безымянными» инструментами. Результат — разноразмер и заусенцы. Заменили на линейку из стабильной HSS-базы с контролем угла 118°, выровняли режимы и СОЖ. Ушел перерасход, доля отверстий вне допуска снизилась, исчез «визг» и нестабильная стружка.

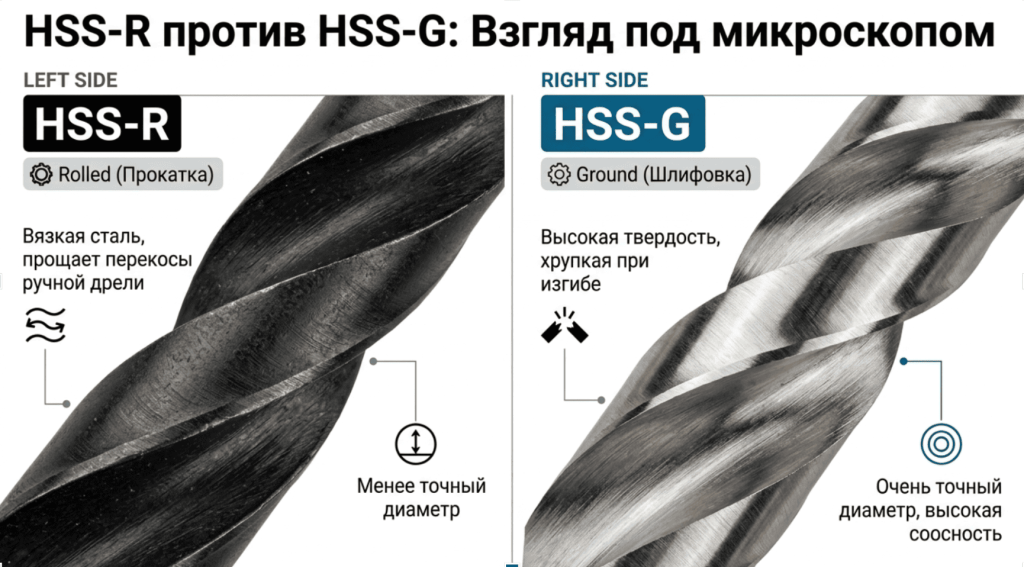

Технология изготовления: в чем разница между HSS-R и HSS-G?

Ключевое отличие — способ получения спиральной части. HSS-R (Rolled) формируют прокаткой/высадкой с последующей калибровкой; HSS-G (Ground) получают полной шлифовкой канавок и режущих кромок кубическим нитридом бора (CBN).

HSS-R — базовое решение, более вязкое, терпит легкий перекос, доступнее по цене. Минусы — ниже точность диаметра и чистота края, особенно на абразивных сталях и тонких стенках. Применение: мягкие/углеродистые стали, чугун, цветные сплавы.

HSS-G — точность и стабильность. Полная шлифовка канавок дает точный диаметр, чистую кромку и лучший стружкоотвод за счет геометрии и низкой шероховатости канавки. Оптимум для сталей средней твердости, тонкостенных деталей, когда критичны биение и шероховатость.

Дополнительные маркировки: HSS-E и VAP

HSS-E — обозначение кобальтсодержащей быстрорежущей стали, часто эквивалент AISI M35. Применение: вязкие, нержавеющие и жаропрочные стали. Требует корректных подач и охлаждения. HSS-E часто используется там же, где и HSS-Co — это разные манеры записи одного семейства материалов.

VAP — парооксидная (steam-tempered) обработка поверхности для улучшения смачиваемости СОЖ и снижения налипания стружки. Применение: нержавейки/вязкие стали. Это не покрытие, а обработка поверхности путём «выпаривания» оксидного неметаллического слоя — в результате улучшается качество поверхности и адгезия СОЖ с инструментом.

Маркировка Co: что дает кобальтовый сплав сверлу

Маркировка Co говорит, что использована кобальтсодержащая быстрорежущая сталь. Кобальт в составе повышает красностойкость и удержание твердости при тепле — важно для нержавеющих, легированных и жаропрочных сталей (ISO группы M/S). Для таких задач обычно выбирают сверла по металлу HSS-Co.

Типичные позиции в каталогах:

• HSS-Co5 (AISI M35, в отечественной системе Р6М5К5) — содержание кобальта ≈5% по паспортам сталей.
• HSS-Co8 (AISI M42) — содержание кобальта ≈8%.

Эти материалы лучше держат кромку при неблагоприятной тепловой картине и снижают риск «прилипания» стружки в вязких сплавах. Однако повышенная твердость и красностойкость идут с меньшей ударной вязкостью: им нужна жесткая система зажима, корректные подачи и охлаждение.

По данным производителей сталей (Bohler, Carpenter), сталь М35 имеет более высокую красностойкость по отношению к М2, при этом кобальт несколько снижает стойкость к ударным нагрузкам.

Когда выбирать Co5, а когда Co8?

• Co5 (M35): универсальный выбор для большинства нержавеющих и легированных сталей средней твёрдости. Баланс между красностойкостью и вязкостью.
• Co8 (M42): для самых сложных материалов — жаропрочных суперсплавов, высоколегированных сталей. Требует жёсткой системы станок-приспособление-инструмент и интенсивного охлаждения. Высокий риск микросколов при недостаточной жёсткости.

Ограничения

• Не рекомендуется для тонкостенных деталей или при слабом зажиме — возможны сколы кромки.
• Обязательна СОЖ: масло-сульфофрезол, эмульсии.
• При входе/выходе снижать обороты для предотвращения перегрева.

Кейс из практики. Мелкосерийная обработка нержавейки 12Х18Н10Т, «сухо», HSS-G тупится за 5–6 отверстий Ø6. Замена на HSS-Co5 с углом 135°, снижение оборотов, масло-сульфофрезол. Результат: стойкость выросла кратно, стружка стала равномерной, исчезли прижоги на входе.

Покрытие TiN: расшифровка и преимущества для сверл по металлу

TiN (нитрид титана) — PVD-покрытие золотистого цвета. Его задача — снизить трение и налипание, добавить износостойкость и теплостойкость режущей кромке. На универсальных сталях и чугунах это дает более «спокойный» звук резания, ровный отвод стружки и прибавку ресурса без смены базовой технологии.

Согласно техническим данным производителей покрытий, TiN повышает поверхностную твердость до ≈2300 HV и термостойкость до 600°C.

Когда предпочтительнее другие покрытия?

TiAlN устойчивее при «сухой» и высокотемпературной работе. TiCN дает повышенную твердость и скольжение для абразивных материалов и тонких кромок.

Важно: «золото» — не синоним качества. Критична адгезия и базовая геометрия. Выбирайте инструмент с понятной маркировкой и паспортом.

Особенности для алюминиевых/медных сплавов

• На алюминиевых сплавах TiN может привести к налипанию. Рекомендуется работать без покрытия или со специализированными покрытиями: ZrN, DLC.
• Для медных сплавов предпочтительнее HSS-G без покрытия или с минимальным покрытием и острой заточкой.

Кейс из практики. Серия отверстий Ø8 в Ст3 на настольных станках, периодический перегрев, заусенцы на выходе. Переход на шлифованную базу с TiN, добавили точку центровки и каплю масла, снизили обороты на входе/выходе. Результат: стабильная стружка, чистая кромка, увеличенный межзаточный интервал.

Цвет ≠ качество. На что реально смотреть

Миф: золотой цвет покрытия — гарантия качества и ресурса.

Реальность:

• Золотой цвет обычно указывает на TiN, но сам по себе не гарантирует ресурс.
• Критичнее: базовая марка стали (HSS-G, HSS-Co), геометрия, адгезия покрытия и качество шлифовки.
• Визуальная оценка «сталь/жёлтая канавка» — не равно режим/назначение.

На что смотреть

• Маркировка на хвостовике: HSS-R/G/Co, TiN/TiAlN, производитель.
• Паспорт инструмента: состав стали, рекомендуемые режимы, группы обрабатываемых материалов (ISO P/M/K/N/S).
• Геометрия: угол при вершине 118°/135°, форма канавки, качество заточки.
• Адгезия покрытия: отсутствие сколов, равномерность цвета.

Подбор — по материалу, углу и марке стали, а не по цвету.

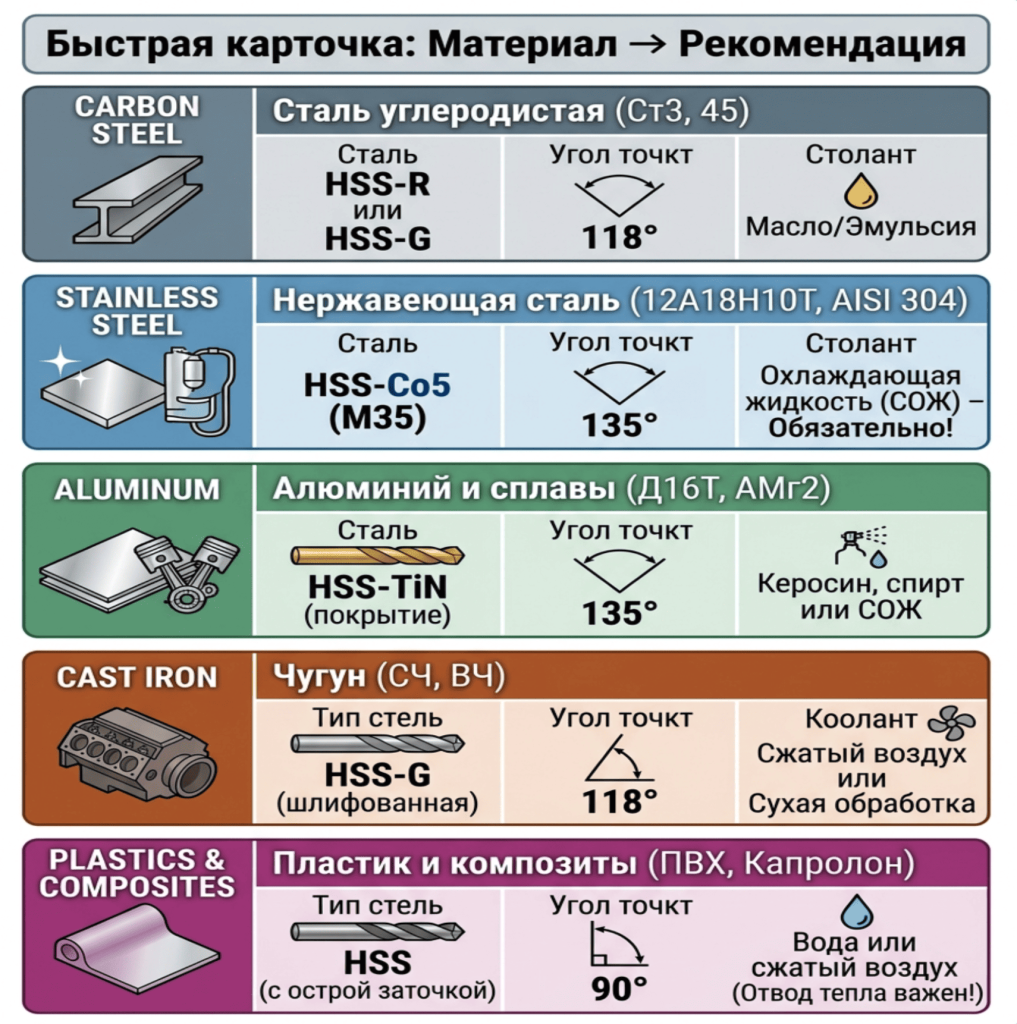

Сводная таблица: как выбрать сверло по маркировке

Ниже — компактная расшифровка по HSS, R, G, Co, TiN: какую марку и сплав ставить под конкретный материал и цель. Добавлена привязка к группам ISO для соответствия нормативным требованиям.

Граничные сценарии, когда HSS уже не подходит

• Твёрдость материала >45 HRC: рассмотреть твёрдый сплав (HM), например сверла по металлу ВК8 для подходящих задач.
• Температура в зоне резания >900°C: твердосплавные/керамические инструменты.
• Тонкие стенки <0.5 мм: специальные геометрии, возможно карбид.

Мини-таблица AISI ↔ отечественные аналоги

Практическое руководство по выбору и применению

Короткий ответ: определите материал и требуемую точность, затем сопоставьте геометрию и марку. Дальше — режимы и охлаждение.

Чек-лист выбора

1. Материал и твердость: углеродистая сталь, нержавейка, чугун, алюминий.
2. Точность и качество края отверстия: нужен ли «чистовой» проход.
3. Геометрия: 118° — универсально, 135° — самопозиционирование и твердые материалы.
4. Марка: HSS-R — бюджет и общие работы; HSS-G — точность и тонкие стенки; HSS-Co — нержавейка и сложные сплавы.
5. Покрытие: TiN — универсальный «плюс ресурс»; TiAlN — при высокой температуре и «сухо»; TiCN — под абразив и риск крошения.

Режимы и техника

• Центровка обязательна при точных отверстиях.
• Подачу держать стабильной, без «выбивания».
• Для Ø > 10 мм — ступенчатое сверление: пилотное отверстие → финальный диаметр. Для листового металла и постепенного расширения отверстий удобно использовать ступенчатые сверла по металлу.
• Охлаждение и смазка обязательны для стали и особенно для нержавейки: эмульсии/масла.
• При входе/выходе снижать обороты — это уменьшает заусенцы и кромочный износ.

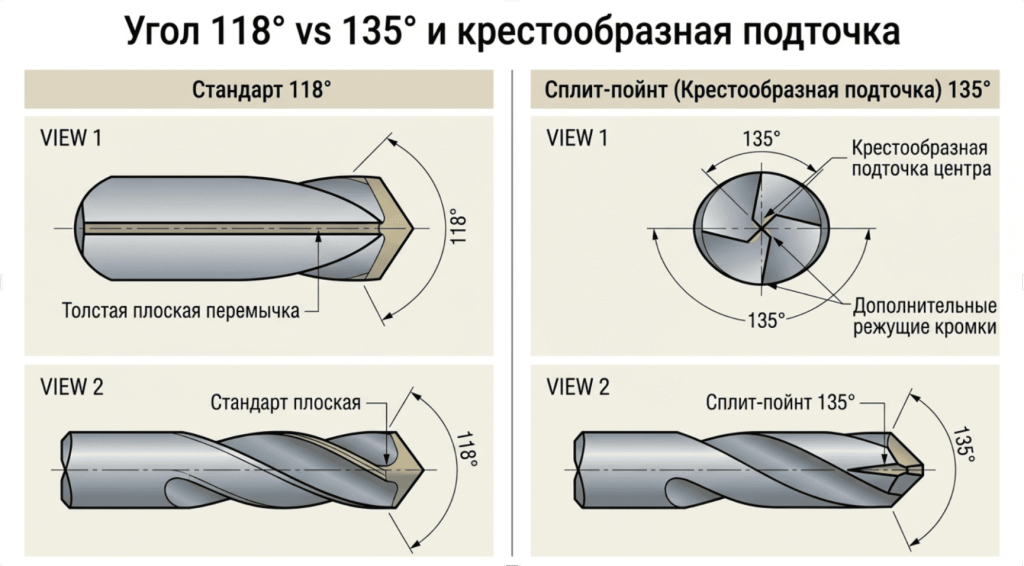

Геометрия 118° vs 135°

Типичные ошибки

• Сверлить нержавейку базовым HSS-R «всухую» на завышенных оборотах.
• Игнорировать СОЖ и жесткость зажима.
• Путать угол 118° и 135° на вязких материалах.
• Работать затупленной кромкой — перегрев и отпуск.

Кейс из практики. Тонкостенная нержавеющая труба, «уводит» при входе, рваный край. Сменили на HSS-Co5, 135°, предварительное кернение и подача с микропаузой на проходе стенки, СОЖ. Результат: аккуратный вход, чистый выход, предсказуемая стружка-спираль.

Информация носит общий характер и не заменяет консультацию специалиста по безопасности и выбору режимов для конкретного оборудования и материалов.

Формула расчёта RPM

Формула:

RPM = (1000 × Vc) / (π × D)

Где:

• RPM — обороты шпинделя, об/мин.
• Vc — скорость резания, м/мин; берётся из паспорта инструмента или справочных таблиц по материалам.
• D — диаметр сверла, мм.

Рекомендации по Vc

• Для стали/нержавейки — обязательна смазка/СОЖ.
• Для D > 10 мм — ступенчатое сверление: пилотное отверстие меньшего диаметра.
• Конкретные значения Vc зависят от материала и покрытия — см. паспорт инструмента или раздел «Режимы по материалам» на сайте производителя.

Устранение неполадок при сверлении

Риски при входе/выходе на тонкостенных деталях

• Вход: высокий риск увода — использовать кернение, 135°, снизить обороты при касании.
• Выход: риск рваных краёв — снизить подачу за 1–2 мм до выхода, использовать деревянную/фанерную подложку.
